加工操作

这部分内容介绍了与加工相关的功能及其使用方法：

执行选择加工

该操作用于实现程序的跳段执行，用户可自由选择想要加工的程序段。

按照如下步骤，执行选择加工：

  1. 按 ，切换至 自动 模式。

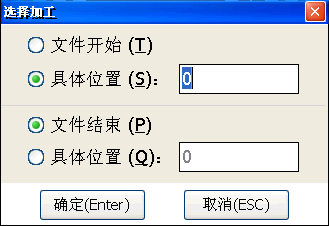

  2. 通过以下方式打开 选择加工 对话框：

    • 按 → C → F1 选择加工 。
    • 按 → A → F2 选择加工 。

  3. 根据需求设置程序段的开始加工位置：

    • 从文件头开始加工，按 T 。
    • 从具体行号开始加工，按 S 并设置开始加工的行号。

  4. 根据需要设置程序段的结束加工位置：

    • 加工到文件尾，按 P 。
    • 加工到具体行号，按 Q 并设置结束加工的行号。

    系统自动开始加工指定的程序段。

执行阵列加工

该操作用于工件批量加工时，通过设置相关参数，将同一加工程序复制出多个并有序排列，提高加工效率。

按照如下步骤，执行阵列加工：

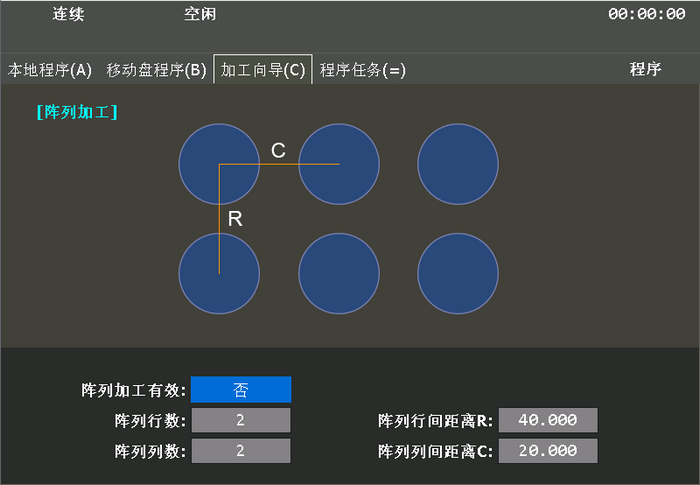

  1. 按 → C → F7 阵列加工 ，进入如下页面：

  2. 按上下左右方向键移动焦点到参数 阵列加工有效 的输入框，按 enter 并输入 1 ，使阵列加工在加工中生效。

  3. 根据加工需求和示意图，通过上下左右方向键和 enter 键，设置界面上的相关参数。

当加工开始时，会弹出是否使用阵列加工的对话框，确定使用后系统自动对载入的刀路进行阵列加工。

执行循环加工

该功能用于需多次使用同一加工文件进行加工的场景，如批量加工和精雕加工等。

执行循环加工前，需做以下操作：

  1. 回机械原点
  2. 装载加工程序

按照如下步骤，执行循环加工：

  1. 按 ，切换至 自动 模式。

  2. 按 → A ，切换至 坐标-自动 页面。

  3. 设置参数 程序循环次数 。

  4. 在参数列表中找到并设置参数 循环加工时间间隔 。

注意：重启软软件/重载加工文件后，循环次数会清零，需重新设置。

执行仿真加工

仿真功能提供一个快速而逼真的模拟加工环境，用于在 运动轨迹 页面跟踪显示刀具的加工路径，以预先了解机床要做的运动形式和一些其它附加信息，防止因加工程序的错误而造成机床损坏。

仿真加工时系统不驱动机床做相应的机械电气动作。

按照如下步骤，执行仿真：

  1. 按 ，切换至 自动 模式。

  2. 按 → B ，切换至 运动轨迹 页面。

  3. 按 F1 仿真加工 ，系统自动开始仿真。

仿真过程中，可进行以下操作：

  • 按 F3 放大视图 、 F4 缩小视图 、 F5 居中视图 ，放大/缩小/居中仿真刀路轨迹。

  • 按 F6 清屏 ，清除仿真刀路轨迹。

  • 按 F7 退出仿真 ，结束仿真加工。

执行用户指令

该操作用于输入并执行至多7条简单的指令，以实现快速移动，改变系统状态或进行简单加工等。

按照如下步骤，执行用户指令：

  1. 按 ，切换至 自动 模式。

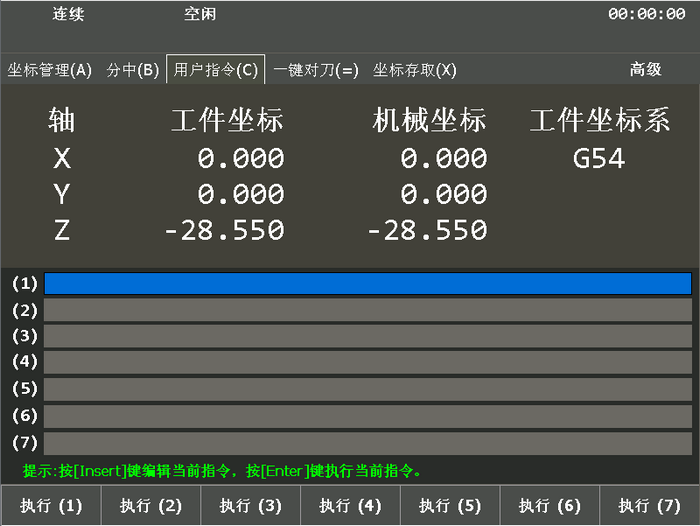

  2. 按 → C ，切换至 用户指令 页面：

  3. . 按上下方向键，移动焦点到需要编辑或者执行的指令上。

  4. 按 Insert 键，在弹出输入框内输入指令。

  5. 通过以下方式执行指令：

    • 按 Enter 键执行选中指令。
    • 按 F1~F7 直接执行相对应的指令。

使用手轮引导

该操作用于在自动加工中，人为控制加工程序的自动执行速度，可以防止因装错程序或程序不合适而导致刀具损坏等情况的发生。

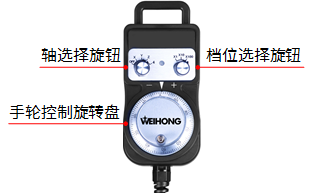

本文以维宏手轮为例进行操作说明，维宏手轮示意图如下：

连接好手轮后，按照如下步骤，使用手轮引导：

  1. 按 ，切换至 自动 模式。

  2. 按 → A，切换至 坐标-自动 页面。

  3. 按 F1 手轮引导 ，启用该功能。

  4. 按 ,开始使用手轮控制加工。

  5. 顺时针摇动 手轮控制旋转盘 执行加工程序。

加工速度随着手轮摇动速度变化而变化。

手轮停止摇动时程序停止加工，且机床在300ms内停止运动。

生成向导程序

该操作用于通过使用 加工向导 生成加工程序。

按照如下步骤，生成向导程序：

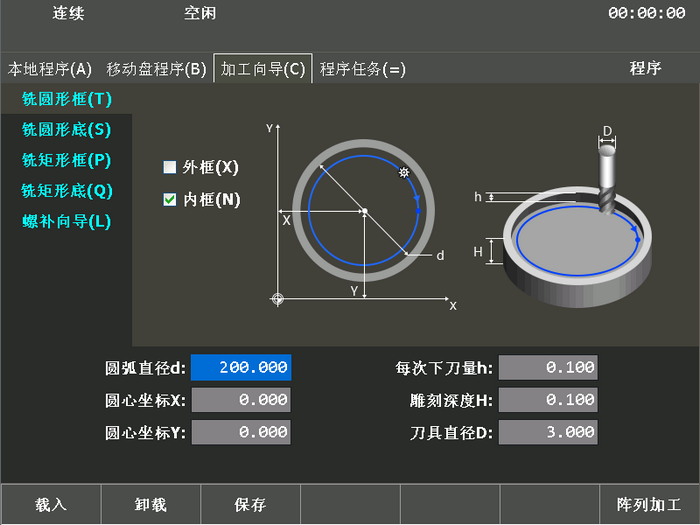

  1. 按 → C，切换至 加工向导 页面：

  2. 通过相应快捷键选择一种向导程序：

    • T：铣圆形框
    • S：铣圆形底
    • P：铣矩形框
    • Q：铣矩形底
    • L：螺补向导

  3. 根据示意图设置相关参数。

  4. 按 F3 保存 ，系统根据所输入的数值生成对应刀路文件。

  5. 按 F1 载入 ，将生成的刀路文件载入系统，等待加工。

若需卸载该文件，按 F2 卸载 即可。

执行程序任务

该操作通过新建包含多个刀路文件的任务程序，并设置每个刀路的加工顺序、时间间隔、工件坐标系和加工次数，来实现多个刀路的串联加工。

使用 程序任务 之前，需确保本地/U盘中保存有多个刀路文件。

使用 程序任务 ，请参考以下步骤：

  1. 新建任务
  2. 编辑任务
  3. 加工任务

新建任务

按照如下步骤，新建任务：

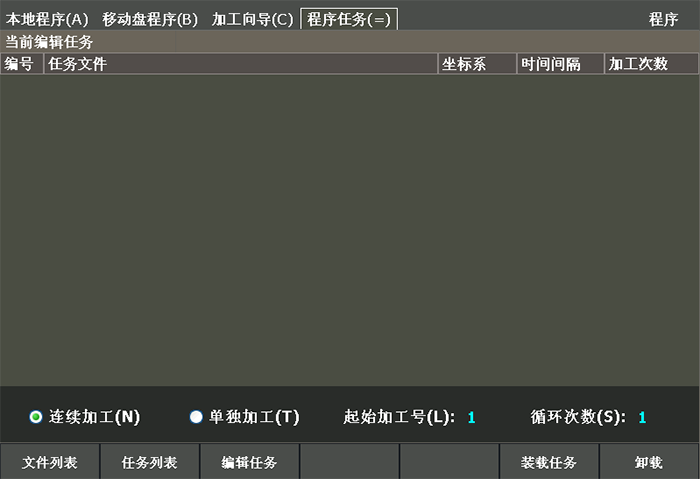

  1. 按 → = ，切换至 程序任务 页面：

  2. 按 F2 任务列表 → F1 新建任务 ，系统自动根据列表编号生成新建任务。

  3. 可选：按 F3 重命名 修改任务名称，按 enter 键确定。

  4. 按 F6 打开任务 ，将选中任务打开以便后续编辑。

  5. 按 F7 返回 → F1 文件列表 ,进入程序列表 页面。

  6. 通过上下方向键和 enter 键选择目标文件。

  7. 按 F1 添加文件 ，将选中的文件添加到该新建任务中并保存。

编辑任务

按照如下步骤，编辑任务：

  1. 在任务文件列表中，通过上下左右方向键选择以下项，按 enter 键进行修改：

    • 编号
    • 任务文件
    • 坐标系
    • 时间间隔
    • 加工次数

  2. 按 F3 编辑任务 ，通过上下方向键和 enter 键选择刀路文件以进行以下编辑：

    • 按 F1 上移 / F2 下移 调整任务中刀路文件的加工顺序。

    • 按 F3 删除文件 删除选中文件。

  3. 按 F6 保存 编辑后的任务。

加工任务

执行任务加工之前，需确保任务中有加工刀路。

按照如下步骤，加工任务：

  1. 设置任务的加工方式：

    • 快捷键 N ：连续加工
    • 快捷键 T ：单独加工

  2. 可选：按 L ，设置 起始加工号，进行选择加工。

  3. 可选：按 S ，设置 循环次数，进行循环加工。

  4. 按 F6 装载任务 载入任务，显示屏上方显示任务名和任务中第一个刀路文件名。

  5. 按 ，开始加工任务。

根据设置的加工方式，系统自动做以下：

  • 连续加工

    按任务中的文件顺序加工。加工完一个刀路后，自动卸载当前刀路并装载下一个刀路，在等待设置的时间间隔后，继续加工下一刀路，直到所有的刀路加工完成。

  • 单独加工

    每加工完任务中的一个刀路后，自动卸载当前刀路并装载下一个刀路，而后进入暂停状态，按 继续加工下一个刀路。
