伺服驱动器接线图（速度环控制模式）

维智系列伺服驱动器

接线图如下：

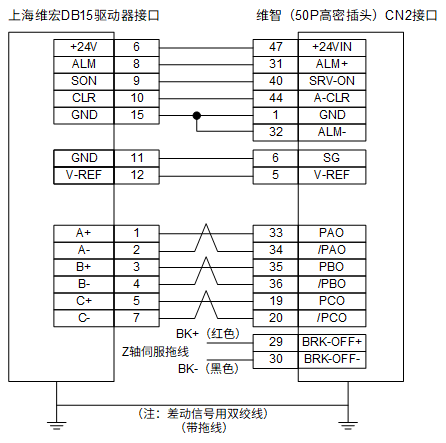

• 带拖线（50P高密插头）



• 不带拖线（44P接口）

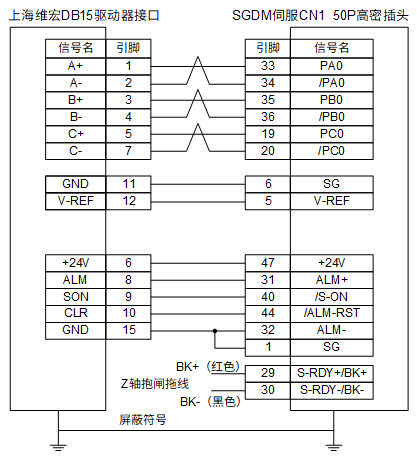

安川Σ-5&Σ-7交流伺服驱动器

接线图如下：

松下MINAS A5&A6伺服接线图

接线图如下：

台达ASDA-A伺服驱动器

接线图如下：

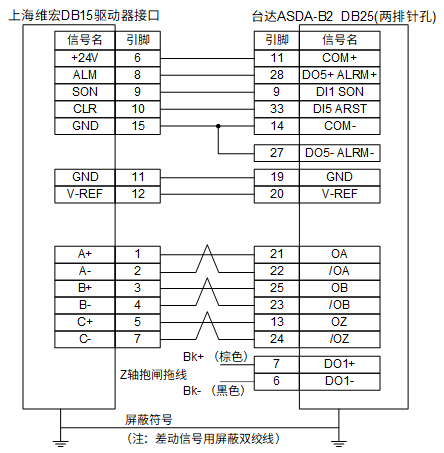

台达ASDA-B2伺服驱动器

接线图如下：

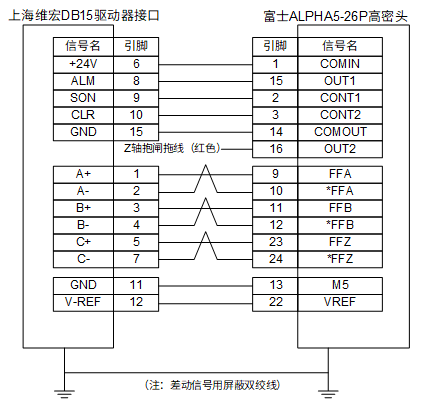

富士ALPHA5伺服接线图

接线图如下：

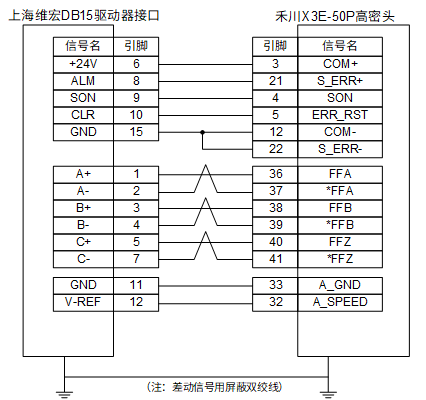

禾川X3E系列伺服接线图

接线图如下：

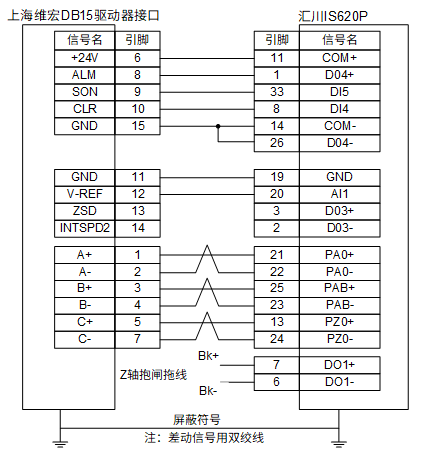

汇川IS620P系列伺服接线图

接线图如下：

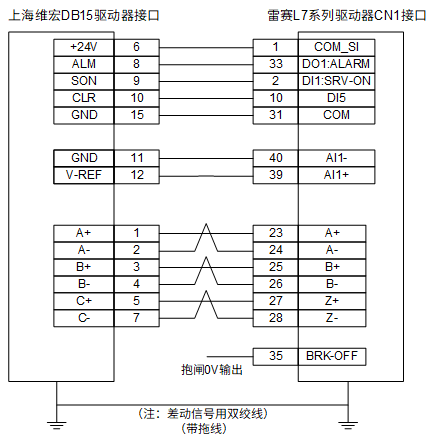

雷赛L7系列伺服接线图

接线图如下：

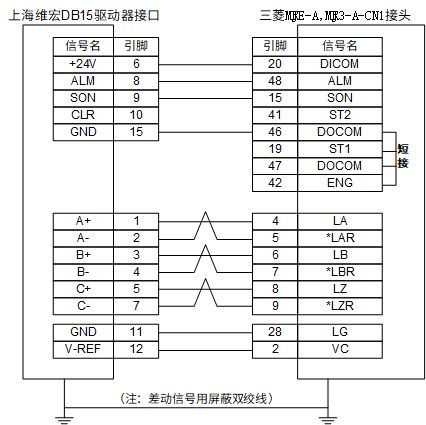

三菱MR-JE/MRJ3接线图

接线图如下：

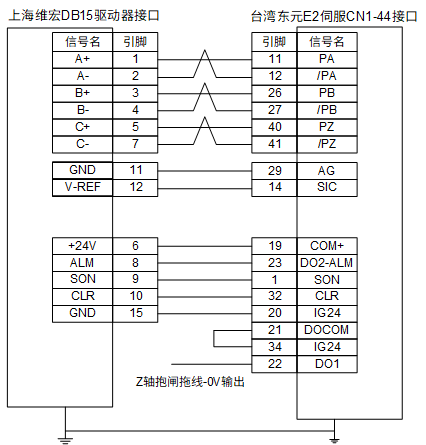

台湾东元E2伺服接线图

接线图如下：
