图形绘制

在绘图区可使用的绘图工具及操作，绘制的图形用于加工。

绘图工具包括：

工具	名称	工具	名称
	点		多义线
	线段		椭圆弧
	圆弧		椭圆
	圆		正多边形
	星形		矩形
	圆角矩形		跑道图形
	文字		图库

绘图工具使用完毕，点击鼠标右键或按 Esc 键退出工具。

若后续需调整绘制完成的图形，选中对象后，选择以下方式，进行修改：

• 在常用工具栏，修改图形的尺寸及位置参数。
• 按住 Shift 键，拖动图形周围的矩形点手动调整尺寸。

多义线

由一系列的直线和圆弧构成的单个对象，本系统支持直线和圆弧切换绘制。

操作步骤：

1. 选择以下方式，调用 多义线：

   • 在绘图工具栏，点击 多义线。
   • 在菜单栏，点击 绘图 → 多义线。

2. 点击鼠标左键选取两点连成直线段。

3. 可选： 右键调出快捷菜单，点击 相切弧 切换至绘制圆弧模式。

   绘制的圆弧与绘制的前一段直线或圆弧相切。

   若需切换回绘制直线模式，右键调出快捷菜单，点击 直线段。

4. 点击鼠标左键选取下一点。

5. 鼠标右键调出快捷菜单：

   • 点击 确定，确定当前点为该多义线的终点，绘制完毕的多义线为非闭合图形。

   • 点击 闭合，使当前点与起点以直线段相连，绘制完毕的多义线为闭合图形。

   • 点击 取消，取消之前所有选点操作，退出绘制多义线。

绘制非闭合多义线完毕，若需使其闭合，选中对象后在工具栏勾选 闭合，该操作不可逆。

椭圆弧

操作步骤：

1. 选择以下方式，调用 椭圆弧：

   • 在绘图工具栏，点击 椭圆弧。
   • 在菜单栏，点击 绘图 → 椭圆弧。

2. 参见 椭圆 的画法绘制一个椭圆。

3. 点击鼠标左键选取椭圆弧的起点和终点。

   系统逆时针生成椭圆弧刀路。

圆弧

操作步骤：

1. 选择以下方式，调用 圆弧：

   • 在绘图工具栏，点击 圆弧。

   • 在菜单栏，点击 绘图 → 圆弧。

2. 点击鼠标左键选取圆心。

3. 点击鼠标左键选取一点。

   该点为圆弧的起点，且与圆心的距离为半径。

4. 点击鼠标左键选取圆弧的终点。

   系统逆时针生成圆弧刀路。

椭圆

操作步骤：

1. 选择以下方式，调用 椭圆：

   • 在绘图工具栏，点击 椭圆。

   • 在菜单栏，点击 绘图 → 椭圆。

2. 点击鼠标左键选取中心点。

3. 点击鼠标左键分别选取两点。

   两点与中心点的距离分别为椭圆的长轴和短轴。

圆

半径画圆

操作步骤：

1. 选择以下方式，调用 半径画圆：

   • 在绘图工具栏，点击 圆。

   • 在菜单栏，点击 绘图 → 圆 → 半径画圆。

2. 点击鼠标左键，选取圆心。

3. 点击鼠标左键选一点，该点到圆心的距离为半径。

三点画圆

1. 在菜单栏，点击 绘图 → 圆 → 三点画圆。

2. 连续单击鼠标左键三次，选取三个点，组成一个圆。

   说明

   选取的三点不在一条直线上，并且点点不重叠，三点可以构成三角形。绘制任意两条的垂直中心线，会得到交点，这个交点就是圆心。

正多边形

操作步骤：

1. 选择以下方式，调用 正多边形：

   • 在绘图工具栏，点击 正多边形。
   • 在菜单栏，点击 绘图 → 正多边形。

2. 在常用工具栏，在 边数 输入框内输入指定边数，按 Enter 确认。

3. 点击鼠标左键选取中心点。

4. 点击鼠标左键选取顶点位置。

星形

操作步骤：

1. 选择以下方式，调用 星形：

   • 在绘图工具栏，点击 星形。

   • 在菜单栏，点击 绘图 → 星形。

2. 在常用工具栏，在 外顶点数 输入框内输入指定顶点数，按 Enter 确认。

3. 点击鼠标左键选取中心点。

4. 点击鼠标左键选取顶点位置。

矩形

直角矩形。

操作步骤：

1. 选择以下方式，调用 矩形：

   • 在绘图工具栏，点击 矩形。

   • 在菜单栏，点击 绘图 → 矩形。

2. 点击鼠标左键选取起点。

3. 在常用工具栏，在 旋转角度 输入框内输入矩形以起点为中心旋转的角度，按 Enter 确认。

4. 点击鼠标左键选取终点位置。

圆角矩形

角是圆的矩形。

操作步骤：

1. 选择以下方式，调用 圆角矩形，打开 圆角矩形 对话框：

   • 在绘图工具栏，点击 圆角矩形。

   • 在菜单栏，点击 绘图 → 圆角矩形。



2. 填写参数，点击 确定。

3. 点击鼠标左键选取位置。

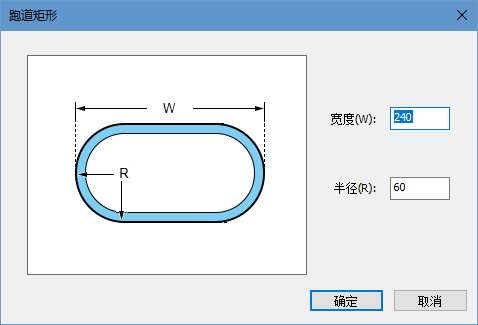

跑道图形

操作步骤：

1. 选择以下方式，调用 跑道图形，打开 跑道图形 对话框：

   • 在绘图工具栏，点击 跑道图形。

   • 在菜单栏，点击 绘图 → 跑道图形。



2. 填写参数，点击 确定。

3. 点击鼠标左键选取位置。

文字

多用于绘制广告字牌。

操作步骤：

1. 选择以下方式，调用 文字：

   • 在绘图工具栏，点击 文字。

   • 在菜单栏，点击 绘图 → 文字。

2. 拖动光标确定一个矩形文本框。

3. 文字框中输入文字。

   输入时需换行，请按 Ctrl+Enter 组合键。

4. 按 Enter 键完成文字绘制。

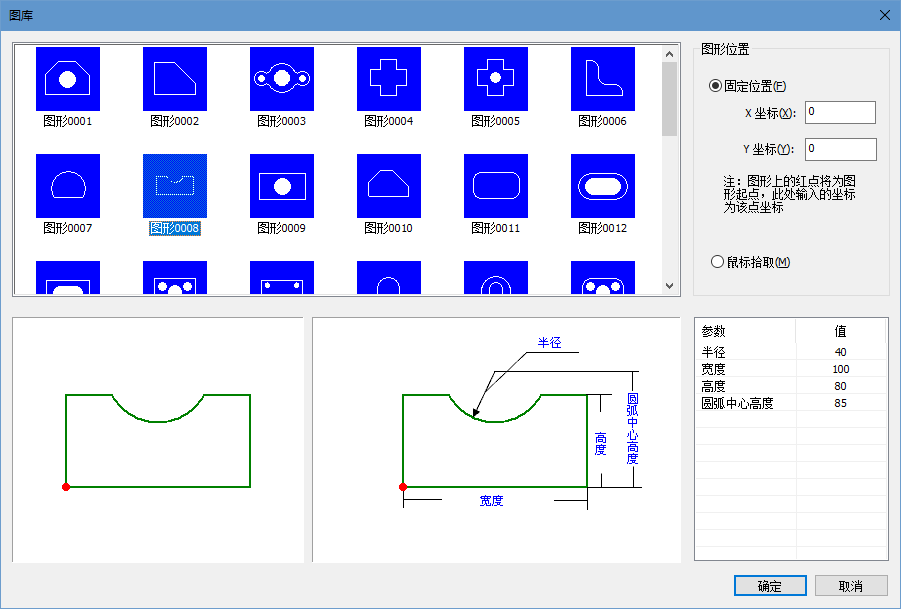

图库

软件自带常用的标准图形零件，支持用户调用并修改图形参数。

操作步骤：

1. 选择以下方式，调用 图库：

   • 在绘图工具栏，点击 图库。
   • 在菜单栏，点击 绘图 → 图库。

2. 在 图库 对话框中，选择目标图形，下方展示图形的预览效果。



3. 在参数栏双击对应的参数设置参数值。

4. 在 图形位置 区域，选择以下任一方式，设置图形的位置。

   • 勾选 固定位置 ，设置 X 坐标和 Y 坐标的值，点击 确定。

     设置的 X 坐标和 Y 坐标的值是预览效果图上的红点位置。

   • 勾选 鼠标拾取 ，点击 确定，关闭 图库 对话框，在 绘图区，选定某处，单击鼠标。
