排样
排样 功能用于将给定的零件在板材上进行合理的排布。在排样时提供了多项优化参数进行调节，如零件间距、板材边距、旋转策略、旋转角度、效率/利用率等。
基于零件排布选择和材料利用率最大化的原则，排样 功能可实现：
- 对一种或多种零件进行排布。
- 将一种零件铺满整张板材。
- 预览排样效果和分析排样结果，包括板材使用率和废料分布等。
- 将圆孔填满广告字。
如果需要生成排样报告单，可在 加工 页面，点击左上角的 加工辅助，在报告单区点击 排样报告单。
排样操作前提：
进行排样前，确保已成功插入 USB 加密狗至主机，或已成功导入有效授权文件。
排样侧边栏
在常用工具栏，点击
排样，打开/关闭 排样侧边栏：
零件库：以缩略图的形式显示零件。
单击零件可修改零件名称、零件总数和已加工数量。
双击零件可将零件显示在绘图区，并且可修改。
选中零件后，点击鼠标右键，可修改零件信息、删除、导出、导入零件。
板材库：以缩略图的形式显示板材。
单击零件可修改板材名称、板材总数和已用板材数量。
双击板材可将板材显示在绘图区。
选中板材后，点击鼠标右键，可修改板材信息、删除、导出、导入板材、添加矩形板材。
已排版结果：以缩略图的形式显示排版结果。
单击排版结果可修改名称、和已加工的排版数量。
双击排版结果可将排版结果显示在绘图区。
选中排版结果后，点击鼠标右键，可新建、删除、导出排版结果。
零件排样
对当前刀路中的零件进行排样，可编辑排样零件的数量、余料类型和旋转角度。
设置排样前，确保添加进列表的零件与板材均为封闭图形。
操作步骤：
可选： 如果零件列表没有需要的零件，则将零件或板材添加进零件/板材列表：
选择以下方式，导入零件/板材：
在常用工具栏，点击
排样，在弹出的 排样侧边栏 点击
导入 → 导入零件 / 导入板材。在菜单栏，点击 排样 → 导入零件 / 导入板材。
支持导入的零件和板材文件格式包括：
dxf、dwg、ncex和lxd。在绘图区，选中绘制的图形并添加：
鼠标右键调出快捷菜单，点击 添加进零件列表 / 添加进板材列表，编辑零件、板材的数量。
在菜单栏，点击 排样 → 添加进零件列表 / 添加进板材列表，编辑零件、板材的数量。
点击 确定 后，自动弹出 排样侧边栏 。
若需查看添加的零件或板材，双击列表中的目标零件或板材，显示在绘图区。
可选： 若需选择加工零件/板材，勾选列表中零件/板材前的复选框。
否则默认排样列表中的所有零件/板材。

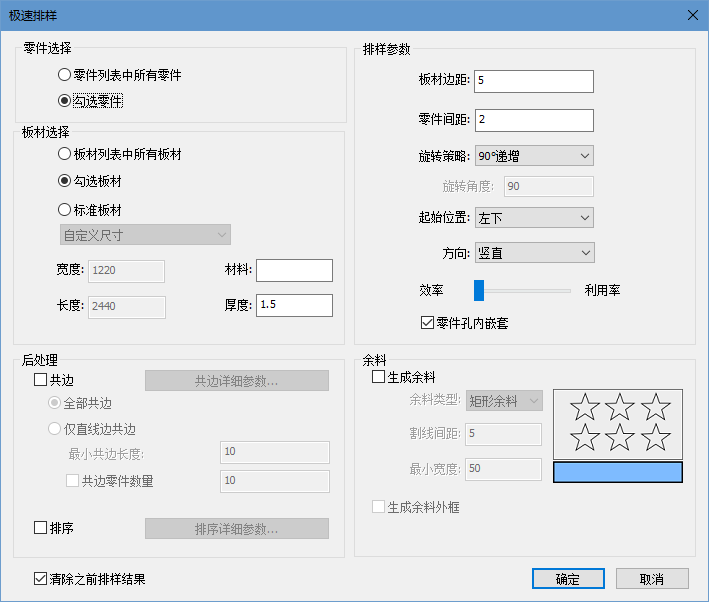

选择以下方式，打开 排样 对话框：
在调出的 排样侧边栏 中点击
排样。在常用工具栏，点击
排样在常用工具栏，点击
排样 下拉框 → 排样。在菜单栏，点击 排样 → 排样。
在 零件选择 区，选择加工零件列表中所有零件或勾选的零件。
说明
若果在 排样侧边栏 中没有勾选零件，则这里的勾选零件为灰色，无法勾选。
在 板材选择 区域，设置板材信息。
如果选择板材列表中所有板材或勾选板材，则可设置板材的材料和厚度。
如果选择标准板材，则可设置板材的宽度、长度、材料和厚度。
在 排样参数 区域，设置排样参数信息，参数说明参见下表：
参数 说明 板材边距 零件与板材边缘之间的距离。 零件间距 零件之间的距离。 旋转策略 系统提供了9中旋转策略。其中 智能策略 系统自动指定最优的旋转角度，自定义角度策略则可以自由设置旋转的角度。 旋转角度 如果 旋转策略 选择了 智能策略 或 自定义角度，可自定义旋转的角度。 起始位置 选择开始排样的位置左上、左下、右上、右下。 方向 选择排样的方向水平或竖直。 效率/利用率 滑动 效率/利用率，选择侧重时间效率或材料利用率。 零件孔内嵌套 内孔属于废料区。需将单个零件排样到嵌套图形的内孔中，勾选 零件孔内嵌套。 在 后处理 区域，设置共边等参数，参数说明参见下表。
参数 说明 共边： 勾选 共边： 并选择共边方式，可点击 共边详细参数，查看和修改共边参数。详情请参见 共边。 全部共边 全部共边。 仅直线边共边 零件直线边共边，曲线边不共边。 最小共边长度 小于 最小共边长度 的直线在排样时不会与其他直线共边。 共边零件数量 允许最多几个零件共边。 排序 勾选 排序 之后，排样后的结果会按照上一次设置的排序策略自动排序，可点击 排序详细参数 ，查看和来修改排序策略。详情请参见 自动排序。 在 余料 区域，勾选 生成余料，选择合适的余料类型（矩形涂料、T 型涂料、L 型涂料），从而最大化节省材料。
可选： 勾选 清除之前排样结果，则清空当前的排样列表，输出新的排样结果。
设置完成后，点击 确定，系统自动进行排样并显示排样结果。

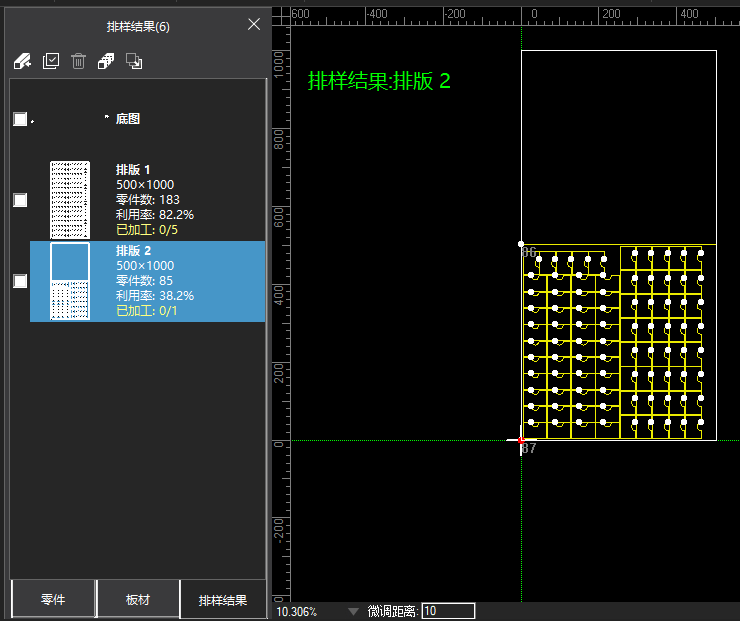

左侧排样结果栏显示零件数、利用率以及已加工次数。
若需修整编辑图形，可在绘图区进行调整。
一键排样
排样的快捷方式，简化操作步骤。不可单独编辑排样的零件。
操作步骤：
在零件列表或绘图区，选中目标对象。

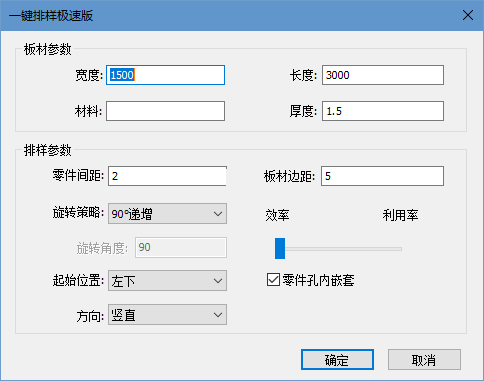

选择以下方式，打开 一键排样 对话框：
在常用工具栏，点击
排样 下拉框 → 一键排样。在菜单栏，点击 排样 → 一键排样。
在 板材参数 区域，设置设置板材的宽度、长度、材料和厚度。
在 排样参数 区域，设置排样参数信息，参数说明参见下表：
参数 说明 零件间距 零件之间的距离。 板材边距 零件与板材边缘之间的距离。 旋转策略 系统提供了9中旋转策略。其中 智能策略 系统自动指定最优的旋转角度，自定义角度策略则可以自由设置旋转的角度。 旋转角度 如果 旋转策略 选择了 智能策略 或 自定义角度，可自定义旋转的角度。 起始位置 选择开始排样的位置左上、左下、右上、右下。 方向 选择排样的方向水平或竖直。 效率/利用率 滑动 效率/利用率，选择侧重时间效率或材料利用率。 零件孔内嵌套 内孔属于废料区。需将单个零件排样到嵌套图形的内孔中，勾选 零件孔内嵌套。 设置完成后，点击 确定，系统自动进行排样并显示 排样结果。
若需修整编辑图形，可在绘图区进行调整。
布满排样
主要用于单个图形的整版切割，软件按照选定的零件、设置的参数和板材快速布满整个板材。
操作步骤：
在绘图区选中图形。
在常用工具栏，点击
排样 下拉框 → 布满排样。

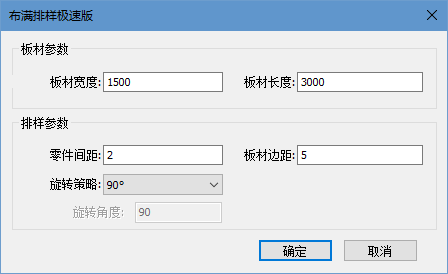

在 板材参数 区域，设置板材的长度和宽度。
在 排样参数 区域，设置以下参数：
参数 说明 板材边距 零件与板材边缘之间的距离。 零件间距 零件之间的距离。 旋转策略 系统提供了9中旋转策略。其中：
▪ 智能策略 系统自动指定最优的旋转角度。
▪ 自定义角度策略则可以自由设置旋转的角度。旋转角度 如果 旋转策略 选择了 智能策略 或 自定义角度，可自定义旋转的角度。 设置完成后，点击 确定，系统自动进行排样并显示排样结果。
若需修整编辑图形，可在绘图区进行调整。
广告字填充
多用于在广告牌图形中填充圆孔。圆孔均匀有序的排样在广告字中。
圆孔填充
根据设置的参数将圆孔均匀的散布排布在图元中间，且可有效减少灯孔的数量排布。建议设置圆间距为圆半径的3倍以上，可适用于绝大部分字体。
操作步骤：
手动填圆
- 在菜单栏，点击 排样 → 广告字填充 → 圆孔填充，弹出 圆孔填充 对话框：
设置 公共参数。
点击 手动填圆，自动关闭 圆孔填充 对话框，光标变成
。说明
光标的白色大圆是加上了圆间距的圆，便于手动填圆时掌控与周边圆的距离。
点击目标位置，生成圆孔。
点击鼠标右键或按 ESC 退出。
自动填圆
选中需要填充的对象。
在菜单栏，点击 排样 → 广告字填充 → 圆孔填充，弹出 圆孔填充 对话框：
选择填充方式:
方式 说明 均匀 根据设定参数，系统在图形里均匀填充圆孔。应用于不规则字体。 环形 根据设定参数，系统一层层内缩图形，在内缩的等高线上填充圆孔。 矩形 根据设定参数以及所选图形的外接框，系统自动在图形的外接矩形划分成出单个小矩形框，将圆孔放置在小矩形框中心。 边缘 根据设定参数，系统沿着边缘填充圆孔。空间空隙使用手动填充的方式填充圆孔。适用于较窄的字体。 X方向 根据设定参数，系统在与X轴平行的直线上填充圆孔，每一行圆孔的圆心在同一水平线上。适用于方正字体或图形。 Y方向 根据设定参数，系统在与Y轴平行的直线上填充圆孔，每一行圆孔的圆心在同一垂直线上。适用于方正字体或图形。 设置公共参数和策略参数。
点击 自动填圆。
圆孔数量查询
用于统计圆孔数量和大小。
操作步骤：
在菜单栏，点击 排样 → 广告字填充 → 圆孔数量查询，光标变成

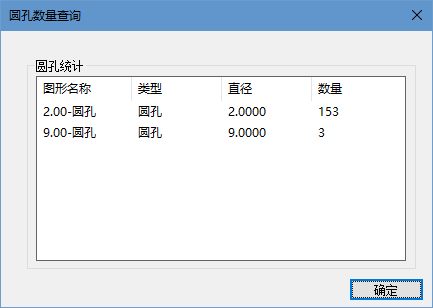

。框选目标区域，在弹出的 圆孔数量查询 对话框查询圆孔数量：
点击鼠标右键或按 ESC 退出。
圆孔调整
用于调整局部圆孔布局，解决部分区域无法填圆或填充效果较差的问题。
操作步骤：
在菜单栏，点击 排样 → 广告字填充 → 圆孔调整。
设置 边界距离 和 小圆间距。
。点击 确定，光标变成
。框选目标区域。
系统自动删除框选区域内的圆孔，并根据设定的 边界距离 和 小圆间距，使用矩形填充，在该区域填充圆孔。
点击鼠标右键或按 ESC 退出。
圆孔擦除
用于擦除图形内的多余的圆孔。
操作步骤：
- 在菜单栏，点击 排样 → 广告字填充 → 圆孔擦除，光标变成。
- 框选目标区域，则擦除图形内的圆孔。
- 点击鼠标右键或按 ESC 退出。
