设置 NcConfig

通过离线配置工具 NcConfig，备份或恢复数据，配置设备并映射端口，保护端口，提高项目开发的效率。

按照以下步骤，设置 NcConfig：

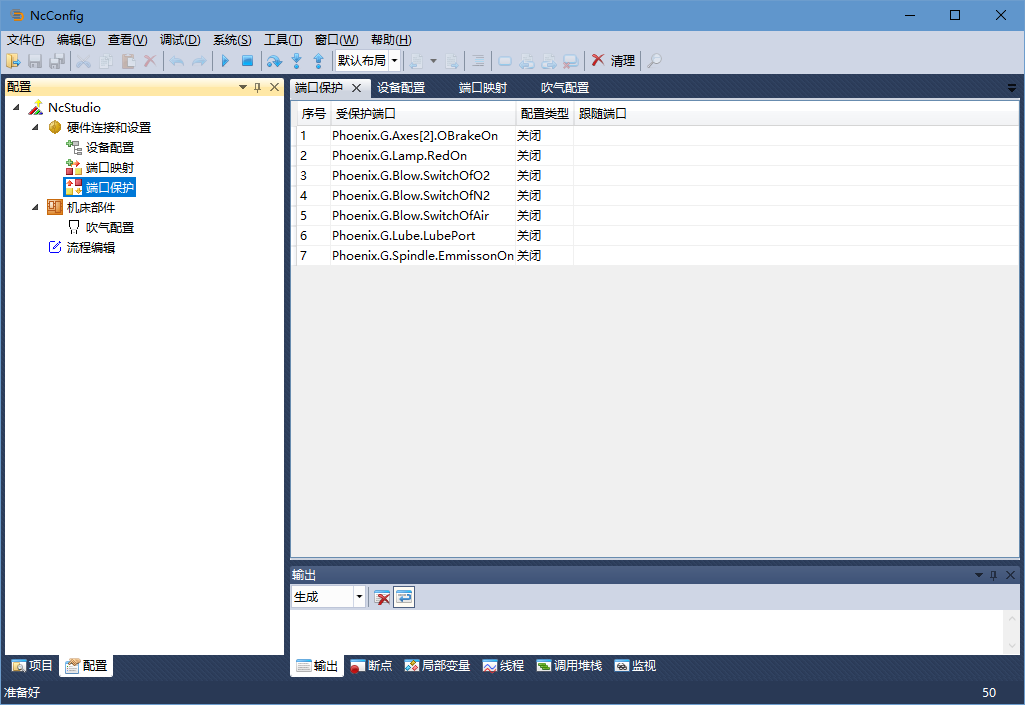

  1. 在安装路径 C:\Program Files\Weihong\NcStudio\Bin 下找到 NcConfig.exe，并双击，打开 NcConfig 界面：

  2. 进行以下操作：

备份数据

将数据备份，以防操作失误，导致数据丢失时，可利用备份数据使数据恢复。

操作步骤：

  1. （可选：） 在 NcConfig 界面，如果已在 NcConfig 界面编辑内容，选择以下任一方式，进行保存：

    • 若需保存当前页面编辑内容，在工具栏，点击 保存。
    • 若需保存全部页面编辑内容，在工具栏，点击 全部保存。

    若编辑后未保存，对应的页面按钮右上角会出现 * 标识，保存后则消失。

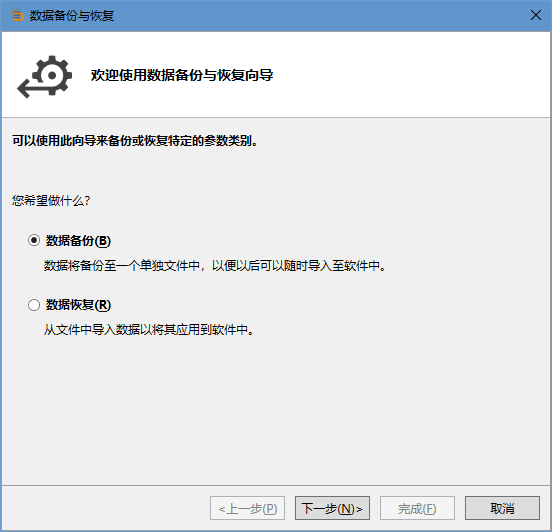

  2. 在菜单栏，点击 系统 → 备份与恢复，打开 数据备份与恢复 页面：

  3. 勾选 数据备份，点击 下一步。

  4. 修改备份文件的名称以及选择备份文件的存放路径。

  5. 点击 完成。

恢复数据

若操作失误，导致数据丢失，使用数据恢复将其参数恢复；若系统损坏，导致系统环境丢失，使用安装厂商安装包和参数恢复将系统快速恢复。

操作前提：

恢复数据前，确保已备份数据。

操作步骤：

  1. （可选：） 在 NcConfig 界面，如果在 NcConfig 界面编辑内容，建议选择以下任一方式，进行保存：

    • 若需保存当前页面编辑内容，在工具栏，点击 保存。
    • 若需保存全部页面编辑内容，在工具栏，点击 全部保存。

    若编辑后未保存，对应的页面按钮右上角会出现 * 标识，保存后则消失。

  2. 在菜单栏，点击 系统 → 备份与恢复，打开 数据备份与恢复 页面。

  3. 勾选 数据恢复，点击 下一步。

  4. 点击 浏览，选择 userpkg 格式文件并点击 打开。

  5. 根据实际情况选择用户数据或机床实际数据：

    • 用户数据：包括控制参数、端口信息和端口映射。

    • 机床特定数据：不可与其它机床共享，例如基准，丝杠误差补偿、过象限补偿等，否则可能会造成错误。

  6. 点击 完成。

配置设备并设置端口映射

可自行配置设备并修改端口的物理地址与逻辑地址进行匹配。

操作步骤：

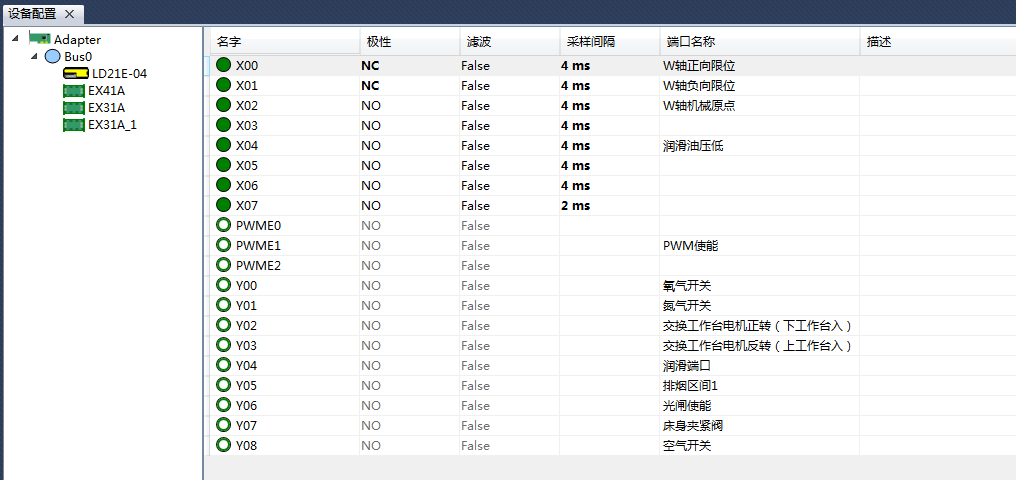

  1. 在 NcConfig 界面左边的 配置 树中，点击 NcStudio → 硬件连接和设置 → 设备配置，打开 设备配置 页面：

    如果 配置 树没有打开，则在菜单栏点击查看 → 配置 调出。

  2. 为系统配置设备，在设备配置树中，选择执行以下操作：

    • 为硬件设备建立分组（Bus0、Bus1等）：鼠标右击 Adapter ，选择 添加Bus 。
    • 添加控制器：鼠标右击目标 Bus，选择 添加控制器，在控制器选择栏按照接线顺序添加设备。
    • 需替换目标控制器：右击目标控制器，点击 替换，点击选择替换的控制器。
    • 移动目标控制器：右击目标控制器，点击上移/下移。
    • 删除设备分组（Bus0、Bus1等）：鼠标右击目标 Bus，选择 删除。
    • 删除目标控制器 ：右击目标控制器，点击 删除。

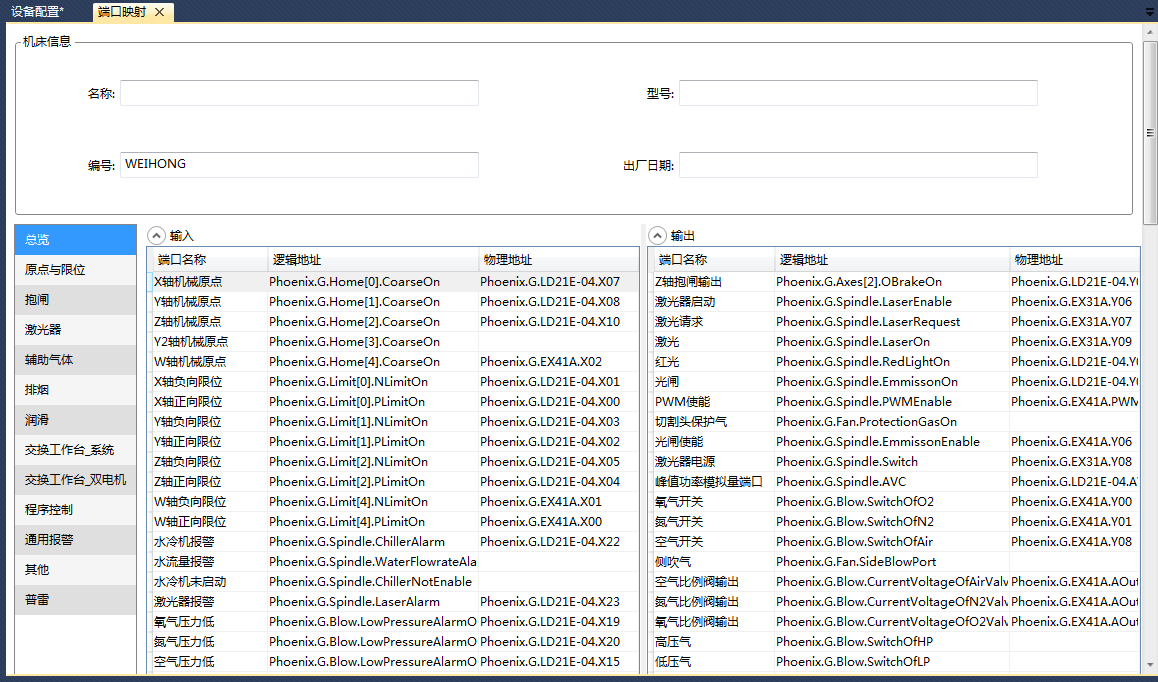

  3. 在 NcConfig 界面左边的 配置 树中，点击 NcStudio → 硬件连接和设置 → 端口映射，打开 端口映射 页面：

  4. 在左侧列表选择端口分类后，找到目标端口。

  5. 双击目标端口 物理地址 列，并为目标端口选择控制器和端口。

    编辑过的端口会加粗显示。当一个端口的物理地址被复用到多个端口时，复用的端口前出现 标识。

  6. 选择以下方式，进行保存：

    • 若需保存当前页面编辑内容，在工具栏，点击 保存。
    • 若需保存全部页面编辑内容，在工具栏，点击 全部保存。

    若编辑后未保存，对应的页面按钮右上角会出现 * 标识，保存后则消失。

相关任务：

端口配置完成后，在 端口映射 页面还可进行以下管理操作：

  • 隐藏逻辑地址：
    1. 在输入/输出列表的任一地方，点击右键选择 隐藏逻辑地址，则输入/输出列表隐藏 逻辑地址 列。
  • 显示逻辑地址：
    1. 在输入/输出列表的任一地方，点击右键选择 显示逻辑地址，则输入/输出列表显示 逻辑地址 列。
  • 删除端口映射：
    1. 选中一个或多个目标端口。
    2. 点击右键选择 删除端口映射，弹出确认提示框。
    3. 点击 确定。则该对象的物理地址的后面增加 ..空 字符。
  • 删除无效端口映射：
    1. 选中一个或多个目标端口。
    2. 点击右键选择 删除端口映射，弹出确认提示框。
    3. 点击 确定，若是无效端口映射则删除特定条件下触发的实际不能使用的端口，会红色显示。

设置保护端口

关闭软件时，被保护的输出端口可根据配置类型自动进行关闭、打开、跟随或反向。

端口保护的生效时间：正常关闭还有硬件连接异常时。

配置类型包括：

  • 关闭：关闭软件时，该端口自动关闭信号。
  • 打开：打开软件时，该端口自动打开信号。
  • 跟随：跟随端口状态与受保护端口状态保持一致。
  • 反向：跟随端口状态与受保护端口状态相反。

操作步骤：

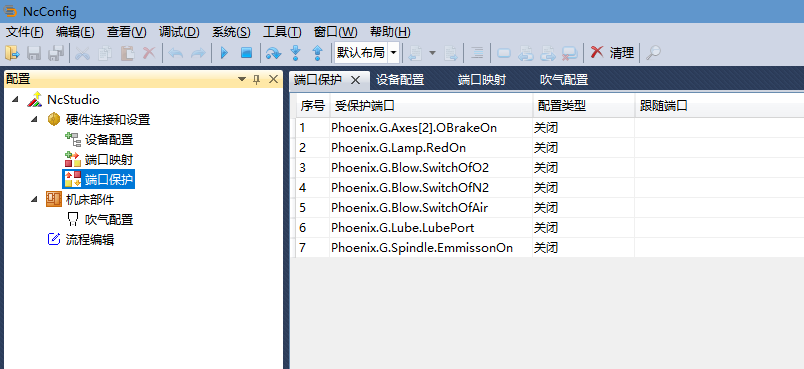

  1. 在 NcConfig 界面左边的 配置 树中，点击 NcStudio → 硬件连接和设置 → 端口保护，打开 端口保护 页面：

  2. 选中需受保护的端口，双击对应的 配置类型 列，弹出下拉框，设置配置类型。

  3. 选择以下方式，进行保存：

    • 若需保存当前页面编辑内容，在工具栏，点击 保存。
    • 若需保存全部页面编辑内容，在工具栏，点击 全部保存。

    若编辑后未保存，对应的页面按钮右上角会出现 * 标识，保存后则消失。
