清洁喷嘴

设置清洁喷嘴使用的气体、气压、速度、次数、路径、标定和自动清洁策略等，系统在自动清洁时按照设置的规则清洁。

操作前提：

确保各轴已回机械原点。

操作步骤：

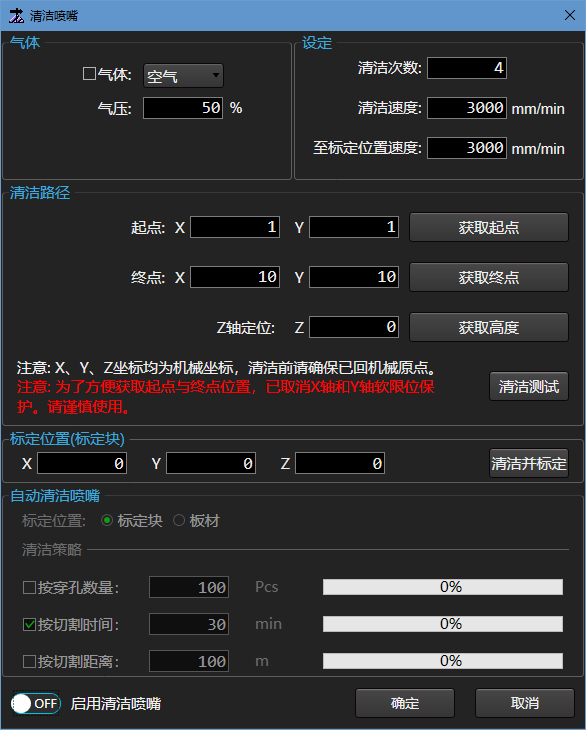

1. 选择以下任一方式，打开 清洁喷嘴 对话框：

   • 在功能菜单栏，点击 维护，打开 维护页面，在喷嘴设置区，点击 清洁喷嘴。

   • 在机床控制栏，点击 清洁喷嘴。



2. 在 气体 区和 设定 区，设置清洁气体、气压、次数、清洁时切割头运动速度以及清洁后至标定位置的运动速度。

3. 设置清洁路径。



   1. 选择以下方式，设置 XY 方向的运动行程：

      • 点击 起点：X/Y 、终点：X/Y 后的输入框，手动输入清洁喷嘴行程的起始点。

      • 手动移动激光切割头至目标位置，点击 获取起点 / 获取终点 自动获取清洁喷嘴行程的起始点。

      注意

      为了方便获取起点与终点位置，已取消X轴和Y轴软限位保护。请谨慎使用。

   2. 选择以下方式，设置 Z 轴定位高度：

      • 点击 Z 轴定位： Z后的输入框，手动输入清洁喷嘴位置。

      • 移动激光切割头至目标位置，点击 获取高度 自动获取清洁喷嘴位置。

   说明

   若 Z 轴定位 需获取两个高度，在菜单栏，点击 系统 → 系统参数，设置参数 上下工作台使用不同 Z 轴定位位置 为 是。

4. 点击 清洁测试，检测清洁的效果是否满足需求。

   注意

   清洁测试前要确保XYZ都已回零。

5. 可选： 如果清洁后，使用标定块标定，则需要在 标定位置（标定块） 区，设置标定X/Y/Z轴的位置，点击 清洁并标定 检测效果。



6. 在 自动清洁喷嘴 区，激活并设置自动清洁参数。



   1. 点击 启用清洁喷嘴，置ON状态，启用自动清洁并激活自动清洁喷嘴 区参数。

   2. 在标定位置，选择自动清洁后，标定位置的方法，可选 标定块、板材。

   3. 在清洁策略，勾选 按穿孔数量、按切割时间 或 按切割距离 并设置参数。

   若同时勾选则满足任意条件就开始执行自动清洁喷嘴，且同时清零累计的穿孔数量、切割时间和切割距离，重新开始计算。
