优化图形

导入外部图形时，软件可设置自动对图形进行优化操作，使图形达到更好的加工效果，设置操作参见一键预处理。

如果需要手工对图形进行优化，可使用常用工具栏的优化按钮功能，选择要处理的图形，点击相应的按钮，根据提示操作即可。

一键预处理

一次性对图形进行自动处理。

操作步骤：

选中对象。

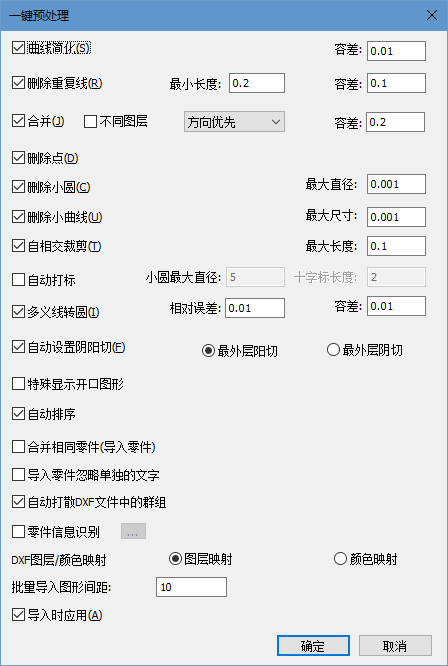

选择以下任一方式，打开 一键预处理 对话框：
- 在常用工具栏，点击 一键预处理。
- 鼠标右键调出快捷菜单，点击 一键预处理。
- 在菜单栏，点击编辑 → 一键预处理。
勾选预处理项，并设置参数范围。
- 曲线简化

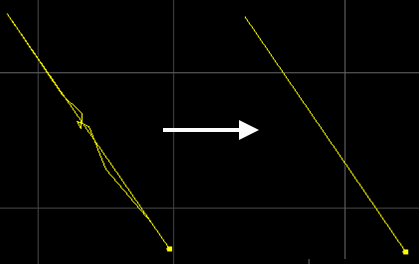

- 删除重复线
- 合并

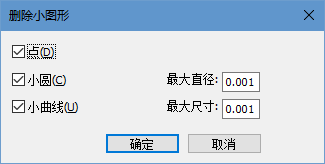

- 若需删除点，勾选 删除点，系统自动删除点。
- 若需删除直径范围内的小圆，勾选 删除小圆，并设置直径，系统自动删除直径范围内的小圆。
- 若需删除尺寸范围内的小曲线，勾选 删除小曲线，并设置尺寸，系统自动删除尺寸范围内的小曲线。

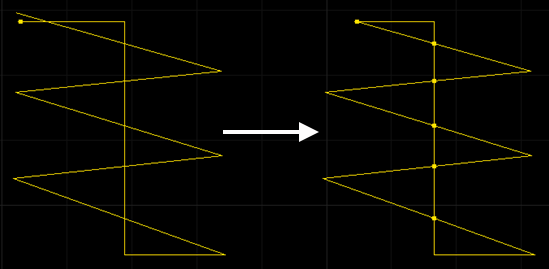

- 自相交裁剪

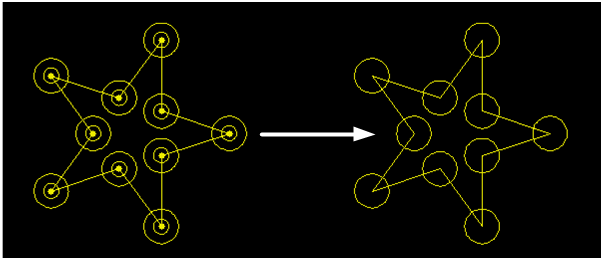

- 若需将原刀路切割小圆改为穿孔工艺，勾选钻孔，并设置 最大钻孔直径。

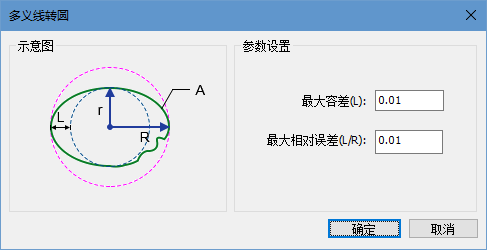

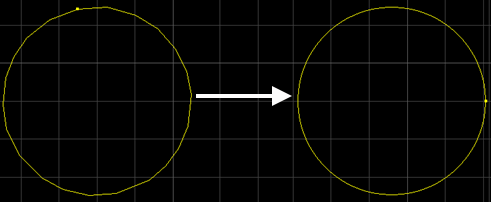

- 多义线转圆
- 自动设置阴阳切
- 特殊显示开口图形
- 自动排序
- 零件信息识别：勾选后，设置零件名称的标识符和数量，CAD图纸绘制时可使用设置的标识符设置零件信息，导入到系统软件后，可快速获取零件名称和数量。
- DXF图层/颜色映射：设置系统软件的图层颜色和CAD图纸的对应关系。
可选： 勾选 合并相同零件（导入零件） ，在导入零件的菜单下，相同零件会在零件列表中只显示一次，数量叠加，不会全部都展开。
可选： 若需在导入文件时自动按上述勾选处理图形，勾选 导入时应用。

对多段多义线图形进行光滑处理，处理后的图形更光顺，以保证加工顺畅。

操作步骤：

选中对象。
选择以下任一方式，执行光滑曲线：
- 在常用工具栏，点击优化 → 曲线光滑。
- 鼠标右键调出快捷菜单，点击 曲线光滑。
- 在菜单栏，点击编辑 → 曲线光滑。

操作完毕在绘图信息栏将弹出 曲线光滑成功 提示框。

用于将图形进行截断处理，将图形的线打断。

通常使用场景如下：

曲线分割和打断的区别：

操作步骤：

选择以下任一方式，启用曲线分割：
- 在常用工具栏，点击优化 → 曲线分割。
- 鼠标右键调出快捷菜单，点击 曲线分割。
- 在菜单栏，点击编辑 → 曲线分割。
此时光标变成，在打断点的位置，单击鼠标左键。

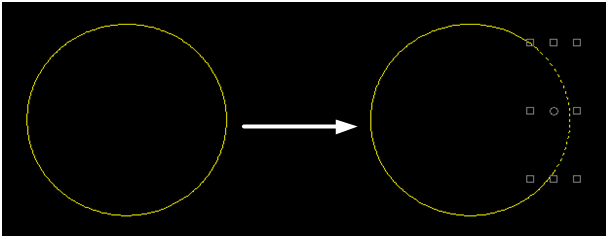

分割效果图如下：

删除重复线的对象需满足以下条件：

操作步骤：

选中多个对象。
选择以下任一方式，打开 删除重复线 对话框：
- 在常用工具栏，点击优化 → 删除重复线。
- 鼠标右键调出快捷菜单，点击 删除重复线。
- 在菜单栏，点击编辑 → 删除重复线。
设置以下参数：
- 容差：删除重复线需满足两条线段间距在最大容差范围内。
- 最小长度：删除重复线需满足两条线段的重合长度大于最小长度。
