微连

激光切割加工中，被切割下来的零件不能从支撑条的缝隙中落下也不能被支撑条托住时会翘起，高速运动的切割头可能与之发生碰撞。使用 微连 可将零件与周围材料连在一起，使材料不掉落，亦免去分拣的工作。

自动微连

自动根据设置值对选中的对象添加微连。

操作步骤：

1. 选中对象。

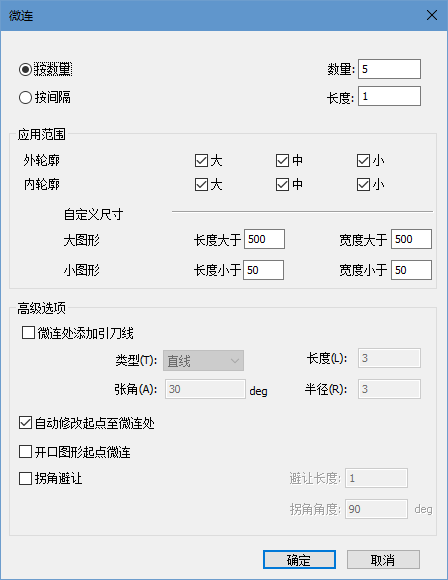

2. 选择以下任一方式，打开 微连 对话框：

   • 在常用工具栏，点击 微连下拉框 → 自动微连。

   • 在菜单栏，点击 工艺 → 微连 → 微连。



3. 选择按数量或按间隔微连。系统根据设置值自动对选中的对象执行微连。

4. 在 应用范围 区，设置大图形和小图形的尺寸，并勾选微连的图形范围。

5. 在 高级选项 区，根据需要勾选选项：

   • 微连处添加引刀线，勾选后设置引刀线参数

   • 自动修改起点至微连处

   • 开口图形起点微连

   • 拐角避让，勾选后设置以下参数，否则所有点均支持微连。

     • 避免长度：范围：0.001mm~10mm
     • 拐角角度：范围：90°~180°

6. 设置完毕后，点击 确定，系统自动根据设置值添加微连。

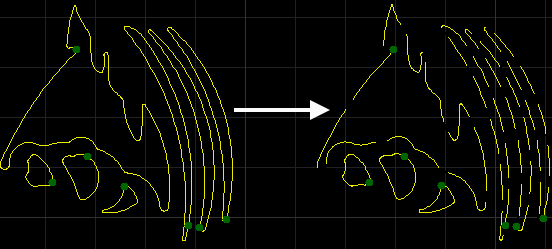

选择 按数量 微连、且设置数量为 2 时，自动微连前后效果图如下：

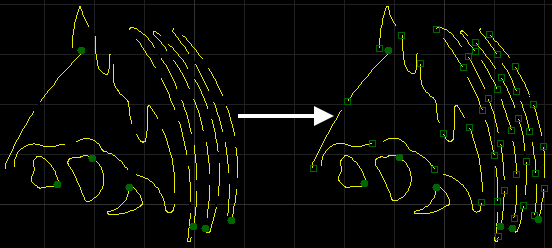

若需更清晰的查看添加的微连的位置，在菜单栏，点击 视图 → 显示微连，效果图如下：

手动微连

自行选择微连位置。手动设置时，建议打开捕捉功能。

操作步骤：

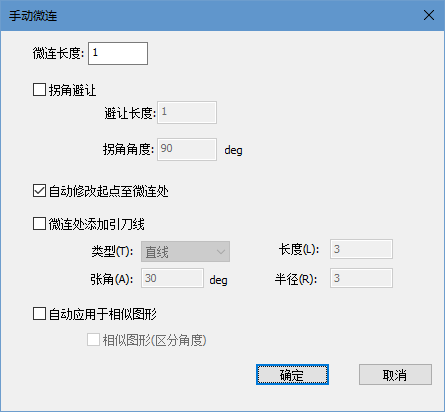

1. 无需选中对象，选择以下任一方式，打开 手动微连 对话框：

   • 在常用工具栏，点击 微连。

   • 在菜单栏，点击 工艺 → 微连 → 手动微连。



2. 设置连线长度。

3. 勾选 拐角避让，并设置以下参数，否则所有点均支持微连。

   • 避免长度：范围：0.001mm~10mm
   • 拐角角度：范围：90°~180°

4. 根据需要勾选选项：

   • 自动修改起点至微连处
   • 微连处添加引刀线，勾选后设置引刀线参数

5. 点击 确定，此时光标变为。

6. 点击鼠标左键选取微连位置。

7. 点击鼠标右键退出手动微连功能。

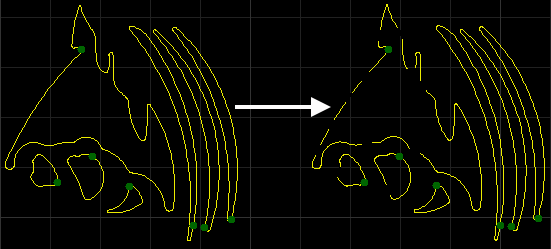

手动微连效果图如下：

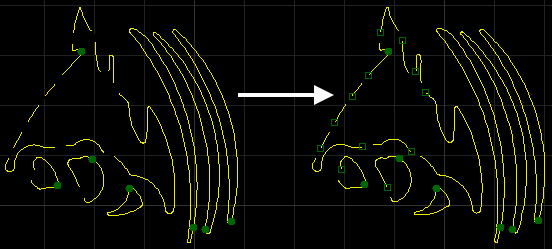

若需更清晰的查看添加的微连的位置，在菜单栏，点击 视图 → 显示微连，效果图如下：

炸开微连

若想对微连分开后的部分做单独修改，可使用 炸开微连 功能，经 炸开微连 处理分开后的不封闭图形将被视为单独的个体供修改。

例如想在微连部分增加引线，就需要先 炸开微连 ，再添加引线。

操作步骤：

1. 选中对象。

2. 选择以下任一方式，执行炸开微连操作：

   • 在常用工具栏，点击 微连下拉框 → 炸开微连。

   • 在菜单栏，点击 工艺 → 微连 → 炸开微连。
