端子板

通过阅读这部分内容，您可以快速了解如何连接各端子板的 I/O 端口。

非总线控制系统（方案1）

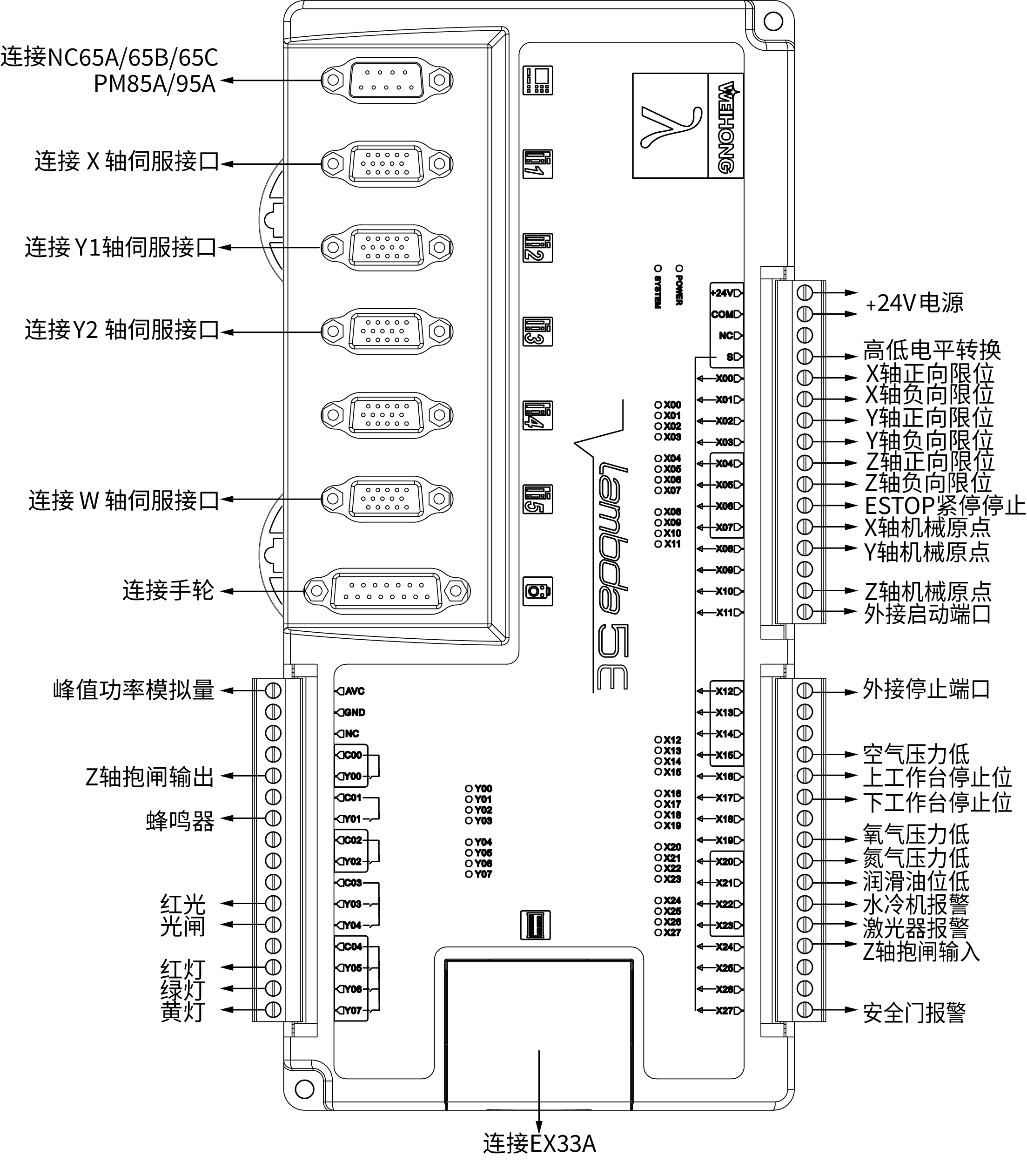

Lambda 5E 控制器

接线图如下：

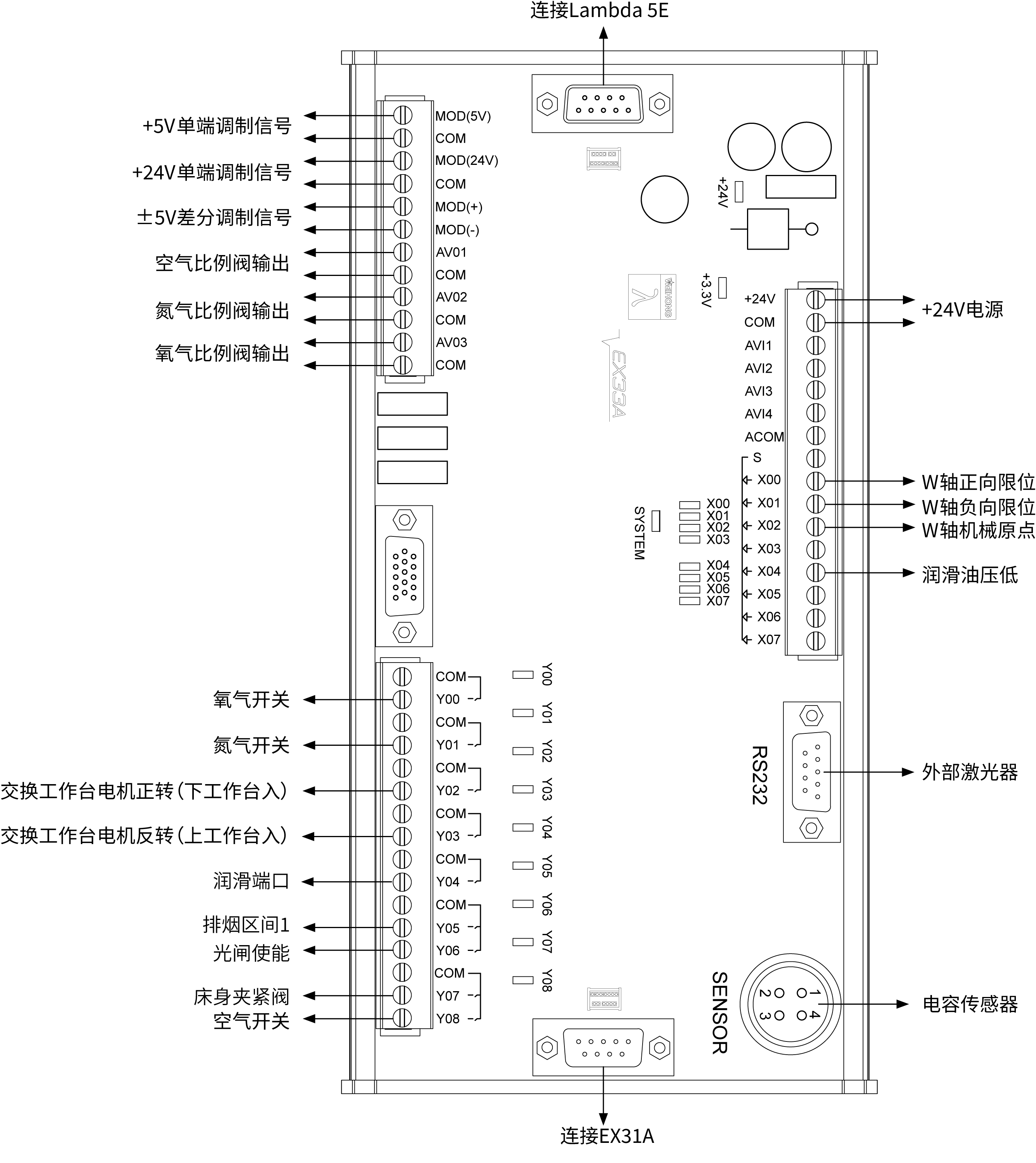

EX33A扩展端子板

接线图如下：

其中：

  • 输出工作电压：24V。

  • 端口 com：0V 输出。

  • 额定电流：200mA。

  • 硬件为达林顿管。

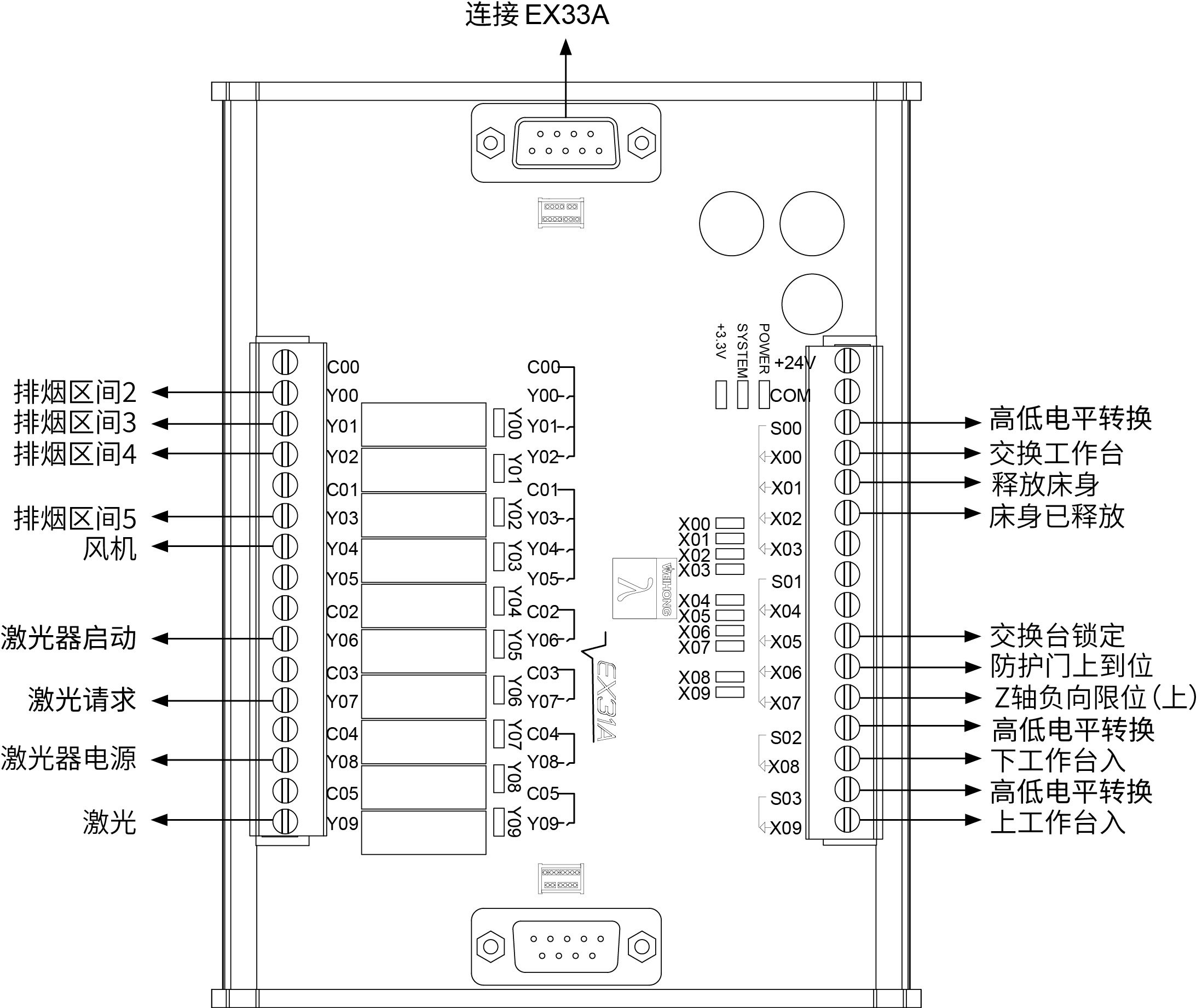

EX31A扩展端子板

接线图如下：

非总线控制系统（方案2）

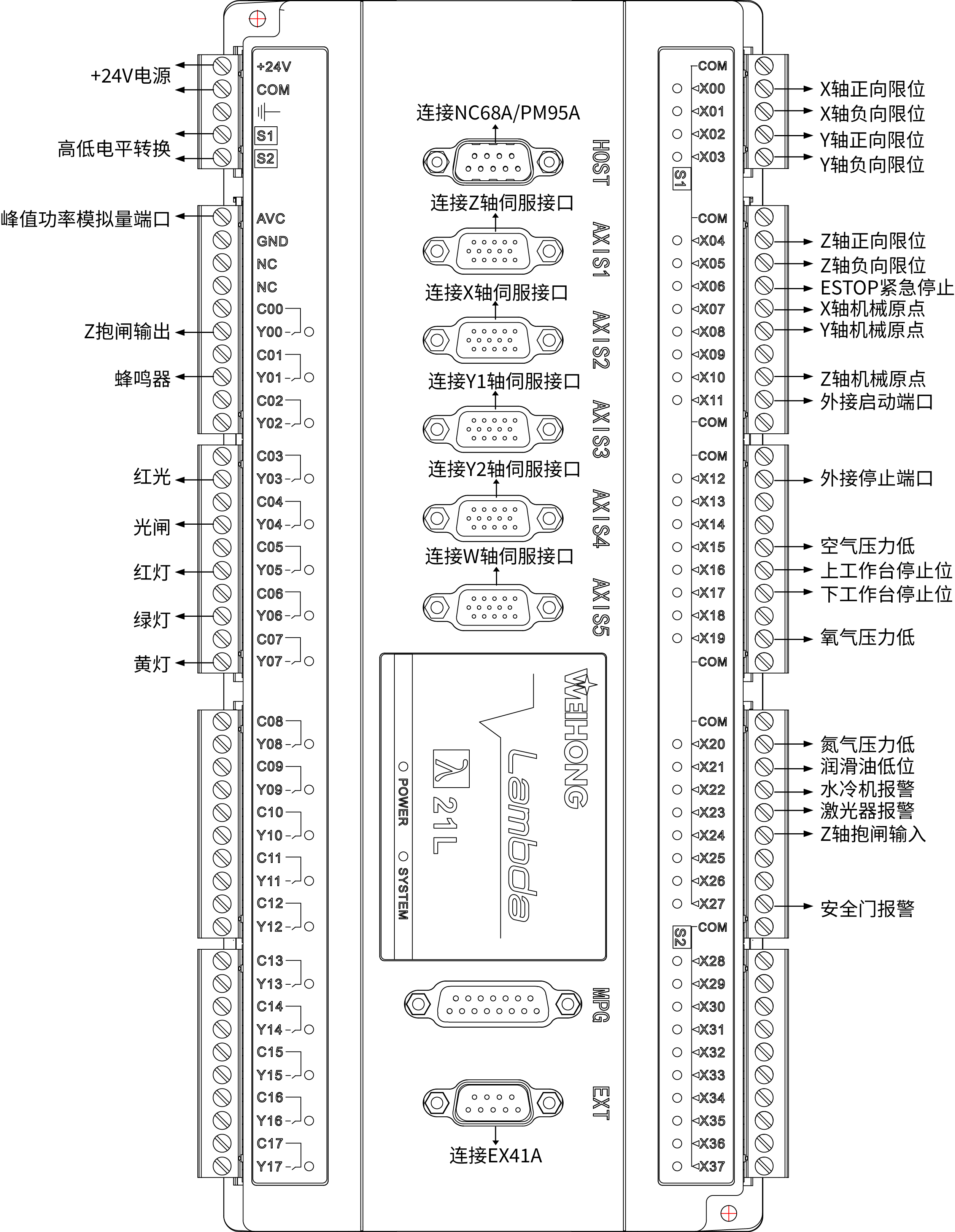

Lambda 21L 控制器

接线图如下：

EX41A扩展端子板

接线图如下：

其中：

  • 输出工作电压：24V。

  • 端口 com：0V 输出。

  • 额定电流：200mA。

  • 硬件为达林顿管。

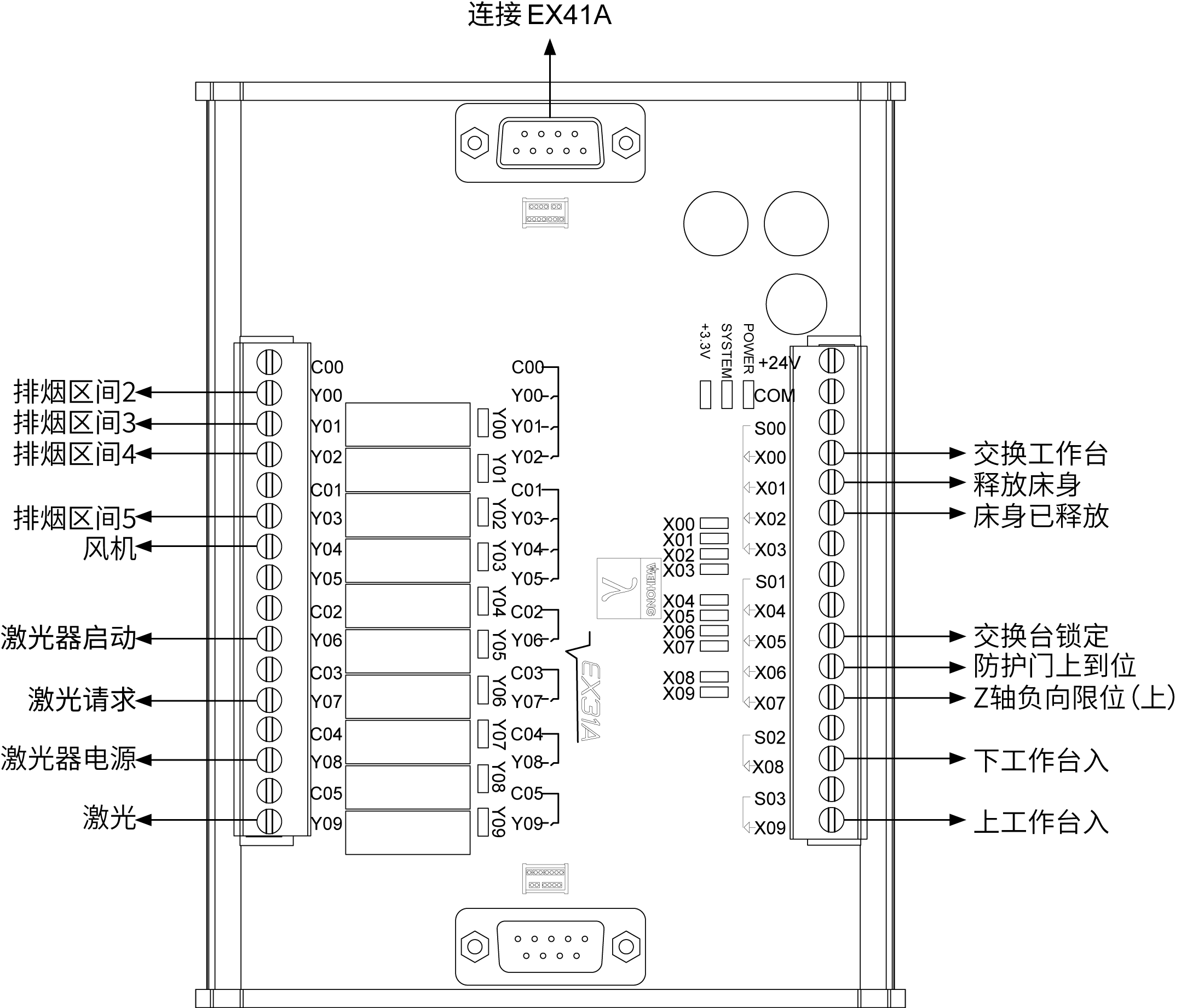

EX31A扩展端子板

接线图如下：

总线控制系统（方案1）

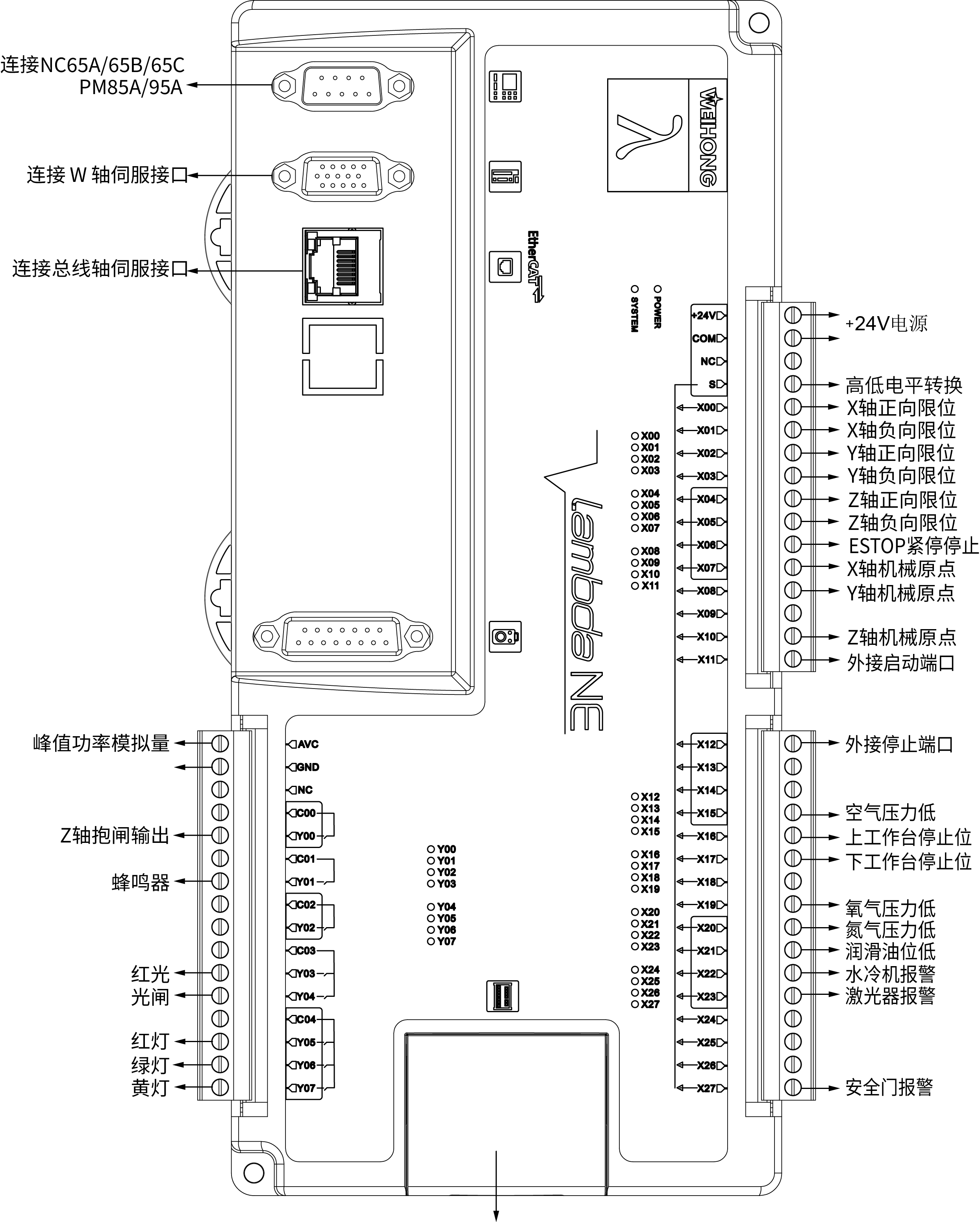

Lambda NE 控制器

接线图如下：

EX33A扩展端子板

接线图如下：

其中：

  • 输出工作电压：24V。

  • 端口 com：0V 输出。

  • 额定电流：200mA。

  • 硬件为达林顿管。

EX31A扩展端子板

接线图如下：

总线控制系统（方案2）

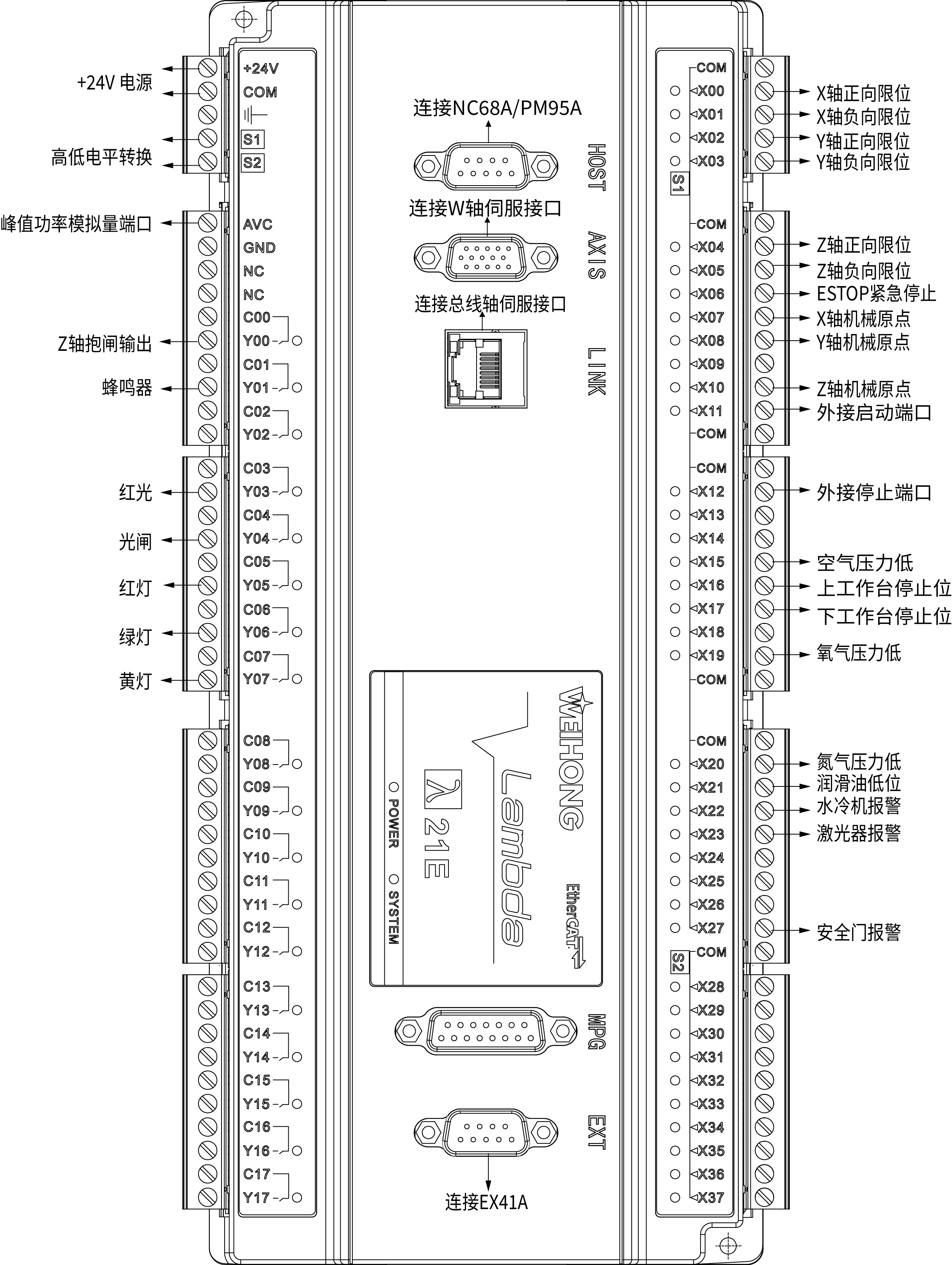

Lambda 21E 控制器

接线图如下：

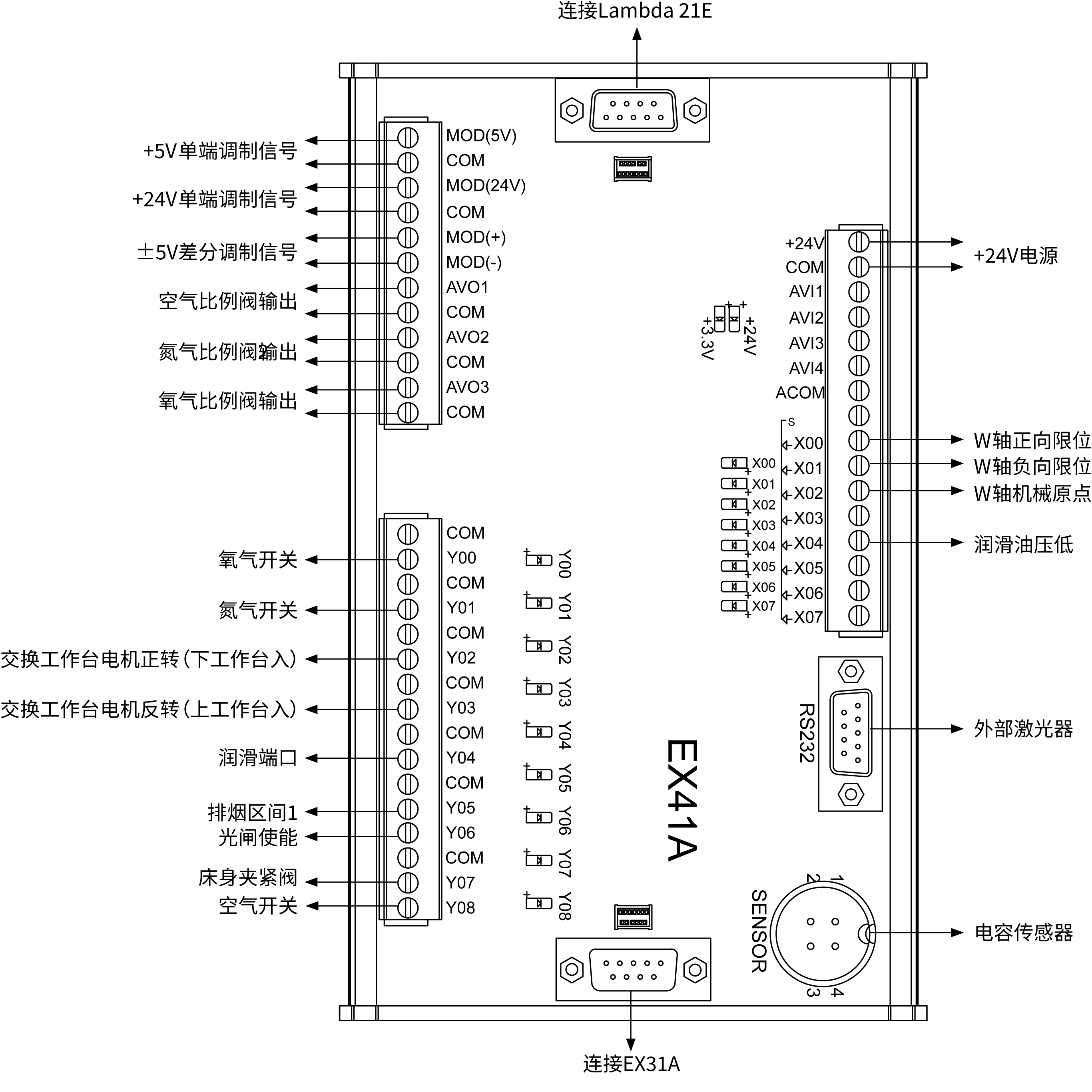

EX41A扩展端子板

接线图如下：

其中：

  • 输出工作电压：24V。

  • 端口 com：0V 输出。

  • 额定电流：200mA。

  • 硬件为达林顿管。

EX31A扩展端子板

接线图如下：
