寻边定位
用于计算当前板材相对于机械坐标系的旋转角度，将刀路中的工件坐标系旋转相应角度，成立新的工件坐标系。
寻边定位方式分为：
两点定位：手动寻找两点确定新的工件坐标系。
三点定位：手动寻找三点确定新的工件坐标系。
自动寻边：系统根据设置的停靠点位置，自动寻找三点确定新的工件坐标系。
设置停靠点位置操作详情请参见设置工件原点。
请参考以下步骤启用寻边定位功能：
点击常用工具栏图标
或 加工 → 寻边定位 ，打开 寻边定位 对话框。勾选 使用寻边功能 。
开启寻边后，绘图区左上角显示： 当前寻边倾角为：X.XXX度 。
两点定位
两点定位前，请点击机床控制栏按钮
，打开红光指引位置。
请参考以下步骤执行手动寻边：

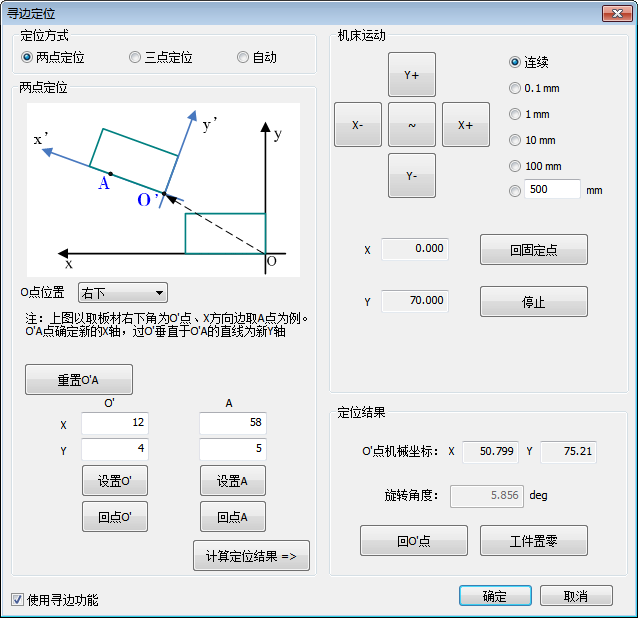

在 寻边定位 对话框点击 两点定位 ，切换至 两点定位 子页面：
决定板材右上，右下，左上，左下角任一点为新工件坐标系的原点O’。
可点击 O点位置 下的方位，切换查看O点相对于O’的各个方位下寻边示意图。
手动移动切割头至板材在X轴正方向的那条边，点击 设置A 取A点。
软件自动连接A、O’两点确定新的X轴，过O’点做垂直于O’A的直线确定新的Y轴，构成新的工件坐标系。
可选： 当取点不正确或需放弃当前点时，点击 重置O’A 重新选取，当前坐标将恢复到软件默认值。
点击 计算定位结果 ，在 定位结果 模块查看自动计算出的定位结果。
若旋转角度大于15度，表明板材偏移过多，需重新放置板材再寻边定位。
三点定位
三点定位前，请点击机床控制栏按钮，打开红光指引位置。
请参考以下步骤执行三点定位：

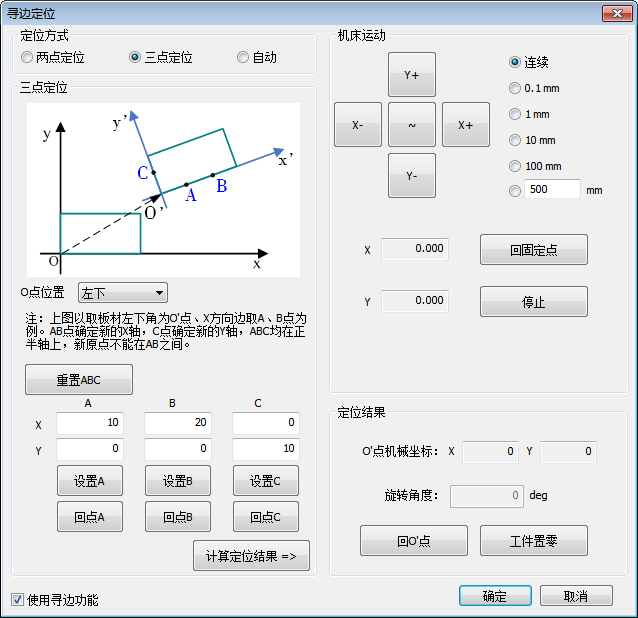

在 寻边定位 对话框点击 三点定位 ，切换至 三点定位 子页面：
决定板材右上，右下，左上，左下角任一点为新工件坐标系的原点O’。
可点击 O点位置 下的方位，切换查看O点相对于O’的各个方位下寻边示意图。
手动寻找A、B、C点确定新的工件坐标系，步骤如下：
手动移动切割头至板材在X轴正方向的那条边，点击 设置A 及 设置B 取A、B两点。
软件自动连接A、B两点确定新的X轴。
取点时，A点X轴坐标需比B点的小。
手动移动切割头至板材在Y轴正方向的那条边，点击 设置C 取C点。
软件自动过C点做垂直于AB的直线确定新的Y轴。
可选： 当取点不正确或需放弃当前点时，点击 重置ABC 重新选取，当前坐标将恢复到软件默认值。
5 . 点击 计算定位结果 ，在 定位结果 模块查看自动计算出的定位结果。
若旋转角度大于15度，表明板材偏移过多，需重新放置板材再寻边定位。
自动寻边
新工件坐标系的原点O’为停靠点位置，自动寻边的出边方向为所选停靠位置的相邻两边。
停靠位置与出边方向对应关系如下：
| 停靠位置 | X方向 | Y方向 |
|---|---|---|
| 右下 | 正 | 负 |
| 右上 | 正 | 正 |
| 左下 | 负 | 负 |
| 左上 | 负 | 正 |
使用自动寻边前，请确保停靠点位置设置为右上，右下，左上，左下。
请参考以下步骤执行自动寻边：

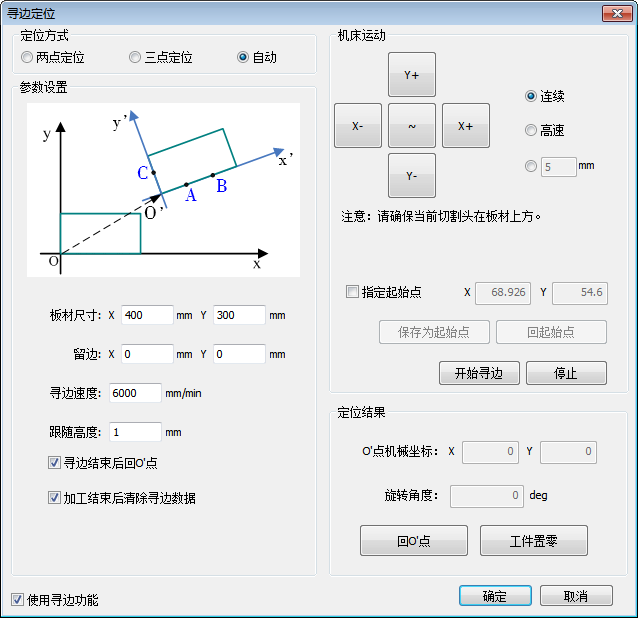

在 寻边定位 对话框点击 自动 ，切换至 自动寻边 子页面：
设定寻边参数： 板材尺寸 、 留边 、 跟随高度 、 寻边速度 。
手动移动切割头至板材上。
可选： 第一次寻边时，点击 保存为起始点 标记寻边起点的坐标值。
勾选 指定起始点 后系统默认在自动寻边前从指定起始点位置开始寻边。
点击 开始寻边 ，机床执行自动寻边动作。
系统自动根据输入的 板材尺寸 判断长边、短边。
可选： 勾选 寻边结束后回O’点 。
自动寻边完成后，切割头自动回到O’点的位置。
自动寻边动作流程：
定位C点：
在当前位置开随动。
以 寻边速度 向短边方向运动，出边处定为C点。
定位A点：
定位到距离长边边界20%处，开随动。
向长边方向运动，出边处定为A点。
定位B点：
定位到距离长边另一边界20%处，开随动。
向长边方向运动，出边处定为B点。
