设置工件原点

刀路中各轴的零点就是工件原点。加工之前，需确定工件原点在工件上的实际位置。

请通过以下方式设置工件原点：

• 鼠标拖动绘图区水平标尺和垂直标尺相交处的十字标志至目标位置。



• 指定激光头位置为工件原点，步骤如下：

  1. 点击机床控制栏的 X+ / X- / Y+ / Y- 按钮，移动切割头至目标位置。

  2. 点击机床控制栏按钮或按 F5 键，将当前设置为工件原点。

• 将停靠点设置为工件原点，步骤如下：

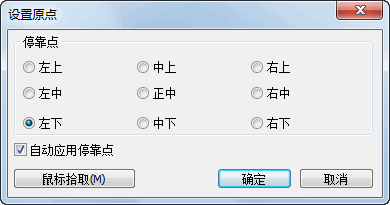

  1. 点击 加工 → 设置原点，打开 设置原点 对话框：



  2. 选择系统提供的停靠点项。

  3. 可选： 勾选 自动应用停靠点 。

     每次加载新加工文件后可不必先选择工件原点，直接点击机床控制栏按钮，系统将默认选择加工刀路的停靠点为工件原点。

• 使用鼠标拾取工件原点，步骤如下：

  1. 点击 加工 → 设置原点 ，打开 设置原点 对话框。

  2. 点击 鼠标拾取 ，此时光标变为。

  3. 点击鼠标左键选取工件原点位置。

  4. 点击鼠标右键退出拾取工具。

  拾取时，建议打开捕捉选项功能便于操作。
