G73：高速深孔往复排屑钻

格式

G73 X_Y_Z_R_Q_F_K_

指令	说明
X_Y_	指定要加工孔的位置（可以是绝对/增量坐标）。
Z_	绝对编程时指孔底平面Z点的位置，相对编程时指自R点到孔底平面上Z点的距离。
R_	绝对编程时指R点的位置，相对编程时指自初始点到R点的距离。
Q_	指定每次加工的深度(增量值且为正值，负号将被忽略)。
F_	进给速度。
K_	指定孔加工重复的次数。

解释 ­

• F

  这个指令是模态的，即使取消了固定循环，在其后的加工中仍然有效。

• 孔加工动作

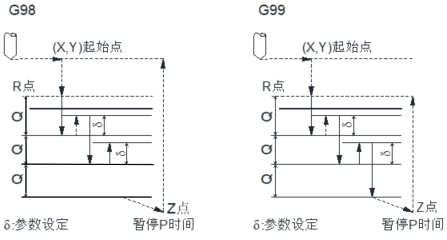

  孔加工动作如下图所示。通过Z轴方向的间断进给可以比较容易地实现断屑和排屑。用Q写入每一次的加工深度，“δ”由参数N62730“G73_G83退刀量”设定。



  加工过程说明：

  1. 刀具快速定位到到待加工孔的位置（X, Y）。

  2. 定位到设定的R点。

  3. 加工下降至相对于目前所钻深度一个切削量Q的深度。

  4. 刀具快速上升一退刀距离（由参数“退刀量”设定）。

  5. 重复上述钻孔动作直至到达洞底Z点。

  6. 刀具快速上升至起始点（G98）或R点（G99）高度。

例

M6T1
G54 G17 G90 G69 G15 G80
M03 S600                        '启动钻头正转
G00 X0 Y0                       '移至起始点
G43 H1 Z10                      '初始平面为Z10点
M08
G73 G99 X5 Y5 Z-10 R-5 Q2 F800  '设定R点、Z点和孔1的坐标，每次切削量为2.0，设定钻孔速度为800，孔1结束后返回到R点
X25                             '孔2，结束后返回到R点
Y25                             '孔3，结束后返回到R点
G98 X5                          '孔4，结束后返回初始平面Z10点
X10 Y10 Z-20                    '孔5，设定新的钻孔终点为Z-20，结束后返回初始平面Z10点
G80
M05                             '主轴停止转动
M09
M02
