系统简介

NK300CX集成数控系统 （以下简称 NK300CX）由硬件和软件两大部分组成：

硬件

NK300CX主机
操作面板及按键面板
- 普通型 NK300CX-H：WH106C 操作面板及 WH201C 按键面板
- 普通型 NK300CX-V：WH108C 操作面板
- 钻孔型：WH208A1 操作面板
Lambda控制器

根据轴配置或软件功能选择：
- 朗达4S：脉冲型，最多支持4个轴。
- 朗达5S：脉冲型，最多支持5个轴。
- 朗达5E：脉冲型，最多支持5个轴，支持绝对值。
- 朗达5M：总线型，最多支持8个轴，支持绝对值。
- 朗达21B：总线型，最多支持16轴，支持增量式。
- EX31A：根据端口需求所配。
D型二排电缆线 DB9M/F。

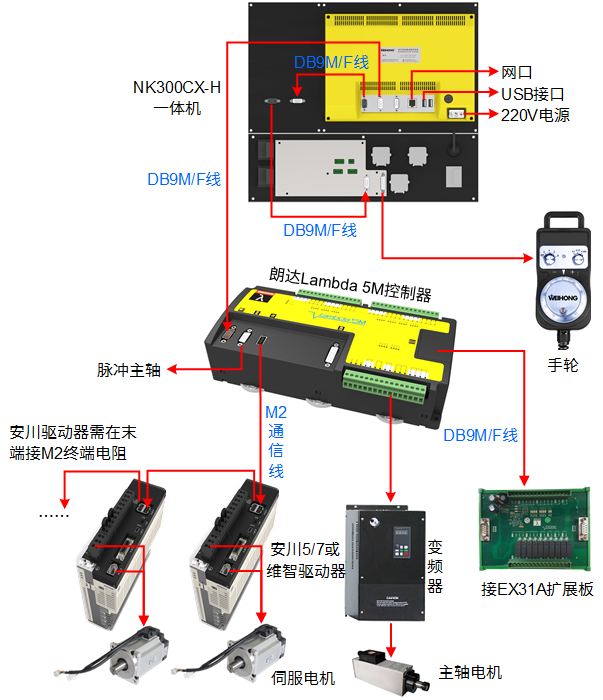

各个硬件之间的连接示意图请参见 NK300CX 连接示意图。

软件

本系统软件基于嵌入式平台，分为：

整合软件：含多种配置类型支持三轴、四轴和五轴控制，实现一机多用的功能。
多Z软件：分联动、轮动、双Y联动配置，可实现多个Z轴的运动控制。

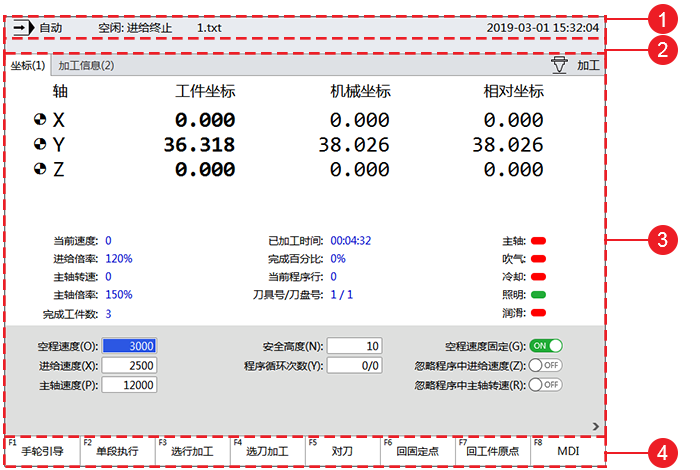

本文主要以 整合软件三轴标准配置 为参考进行介绍说明。其软件主界面参见软件主界面。

NK300CX 主机

此部分介绍 NK300CX 主机的布局及尺寸图。

布局

包括正面布局和背面布局。

正面

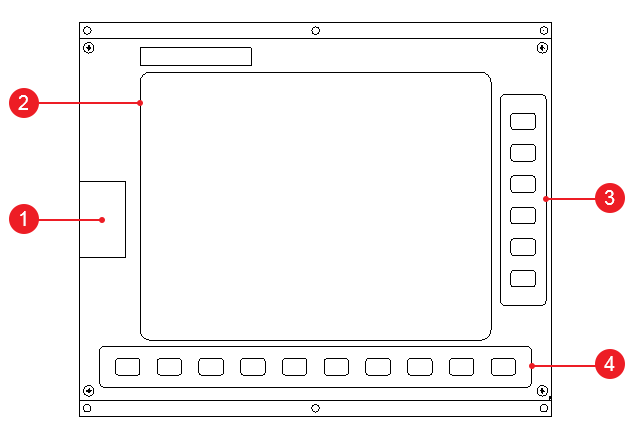

NK300CX 主机正面示意图如下所示：

USB接口

掀开USB接口的盖子后，可外接鼠标、键盘、U盘。
用户界面

界面友好，操作简便。
功能选择按键区

共有六大功能区，分别为加工、高级、程序、系统、参数、诊断。

选择相应的功能按键即可进入功能区主界面。
操控按键区

包括 F1 ~ F8 及上一页、下一页按键。

用于激活用户界面下方8个水平排列的软件功能和翻页。

背面

NK300CX 主机背面示意图如下所示：

DB9芯接口
- NK300CX-H 系统：用于连接按键面板。
- NK300CX-V 系统：用于连接操作面板。
控制器接口

用于连接朗达控制器。
VGA接口

用于连接VGA设备，可以按需进行连接（正常情况下不用连接）。
网口

传输速率100Mbps。
USB接口

共有2个，用于外接鼠标、键盘、U盘。
电源接口

用于连接220V电源。

尺寸图（单位：mm）

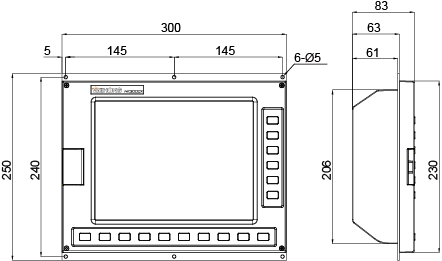

NK300CX 显示器面板图

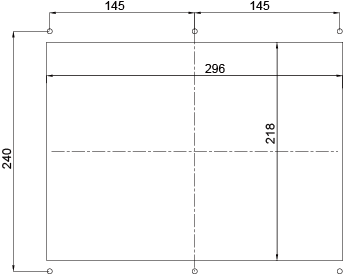

钣金开孔尺寸图

WH106C 操作面板及 WH201C 按键面板

此部分介绍 普通型 NK300CX-H 使用的WH106C 操作面板及 WH201C 按键面板的布局及尺寸图。

操作面板

介绍WH106C 操作面板的布局及尺寸图。

布局

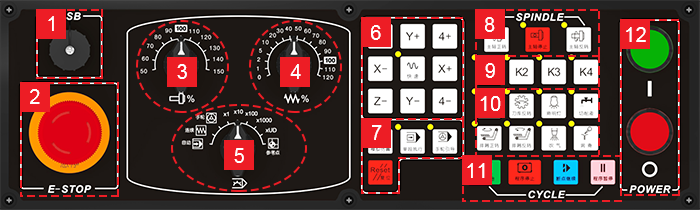

操作面板正视图如下所示：

USB接口

用于连接可移动盘。
紧停开关

当机器处于危险状态时，用于停止机床运转，保护人身和机床的安全。

危险解除后，可通过顺时针旋转按钮解除紧停报警。
主轴倍率旋钮

用于调节主轴速度（50~150%）。
模式选择旋钮

用于选择加工模式，包括自动、连续、手轮、步进、参考点。
进给倍率旋钮

用于调节进给速度（0~120%）。
轴方向按键

用于手动运动机床各轴或微调功能。在手动模式下：
- 同时按下任一轴方向键和快速按键，机床以手动高速运动。
- 单独按下任一轴方向键，机床以手动低速运动。
常用操作按键

用于执行常用操作，包括 模拟仿真、单段执行、手轮引导 和复位按键。
主轴控制按键

用于控制主轴运动，包括 主轴正转、主轴停止 和 主轴反转 按键。
扩展按键区

用于自定义按键功能，包括 K1、K2、K3 和 K4 四个扩展按键。
常用端口按键区

用于启停常用端口。
运动控制按键

程序开始、程序暂停 和 程序停止 用于控制机床运动。

断点继续 用于加工中出现断电、紧停等异常情况时，将机床快速移动到断点处，并从断点行继续执行程序。
电源开关

控制系统电源的开关。

尺寸图（单位：mm）

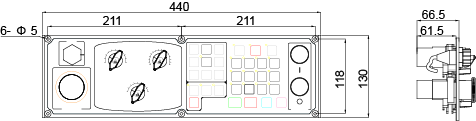

WH106C 操作面板尺寸图

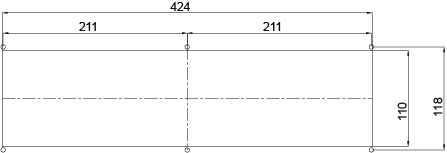

钣金开孔尺寸图

按键面板

介绍WH201C 按键面板的布局及尺寸图。

布局

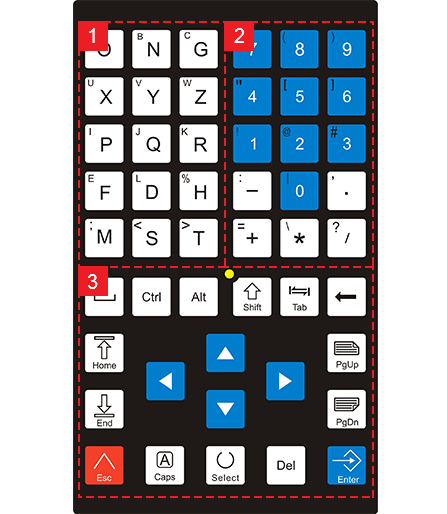

按键面板正视图如下所示：

字符按键区
方向按键区
系统操作按键区

尺寸图（单位：mm）

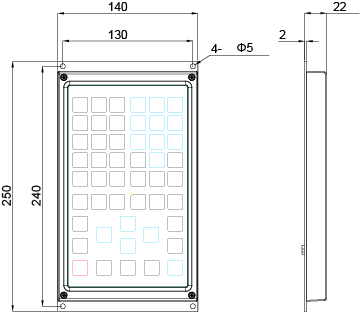

WH201C 操作面板尺寸图

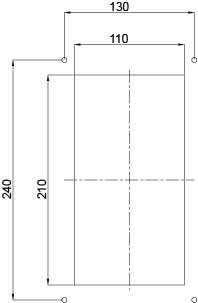

钣金开孔尺寸图

WH108C 操作面板

此部分介绍 普通型 NK300CX-V 使用的 WH108C 操作面板的布局及尺寸图。

布局

操作面板正视图如下所示：

按键面板

用于输入字符。基本使用规则同计算机输入键盘：
- 按字符键，输入右下方字符。
- 按 Shift + 字符键，输入左上方字符。
常用操作按键

用于启用常用功能，包括 刀库正转、刀库反转、刀库弹出、主轴松刀、复位、模拟仿真 和 单段执行 按键。
常用端口按键

用于启用常用端口，包括吹气、照明灯、切削液、润滑按键，和高速运动，包括快速按键。
模式选择区

用于选择加工模式，分别为 参考点、连续、自动、手轮和步进模式。
扩展按键区

用于自定义按键功能，包括 K1、K2、K3 和 K4 四个扩展按键。

鞋模机控制系统 中，K1 被定义为工装夹具的气闸按键。每次加工前系统会对夹具是否夹紧进行判断，只有在夹具夹紧的情况下系统才能进行加工操作，否则会进行黄色报警提示。
主轴控制按键

用于控制主轴运动，包括 主轴正转、主轴停止 和 主轴反转 按键。
紧停开关

当机器处于危险状态时，用于停止机床运转，保护人身和机床的安全。

危险解除后，可通过顺时针旋转按钮解除紧停报警。
轴方向按键

用于手动运动机床各轴或微调功能。在手动模式下：
- 同时按下任一轴方向键和快速按键，机床以手动高速运动。
- 单独按下任一轴方向键，机床以手动低速运动。
电源开关

控制系统电源的开关。
运动控制按键

程序开始、程序暂停 和 程序停止 用于控制机床运动。

断点继续 用于加工中出现断电、紧停等异常情况时，将机床快速移动到断点处，并从断点行继续执行程序。
主轴倍率旋钮

用于调节主轴速度（50~150%）。

当 空程速度固定 禁用时，该旋钮实际为空程倍率旋钮，主轴倍率 50% ~ 150% 对应空程倍率 0% ~ 100%。
进给倍率旋钮

用于调节进给速度（0~120%）。

尺寸图（单位：mm）

WH108C 操作面板尺寸图

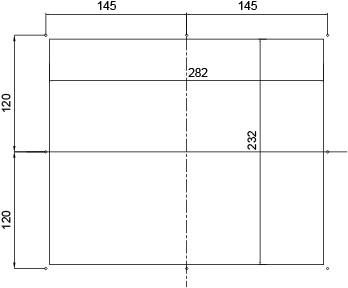

钣金开孔尺寸图

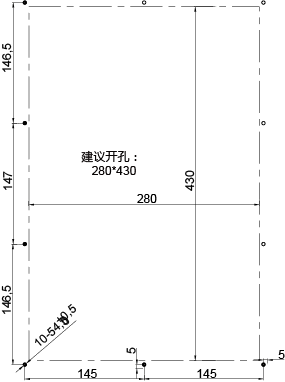

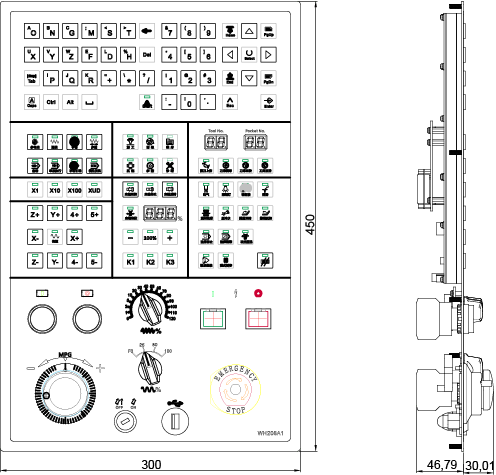

WH208A1 操作面板

此部分介绍 钻孔型 NK300CX 使用的 WH208A 操作面板的布局及尺寸图。

布局

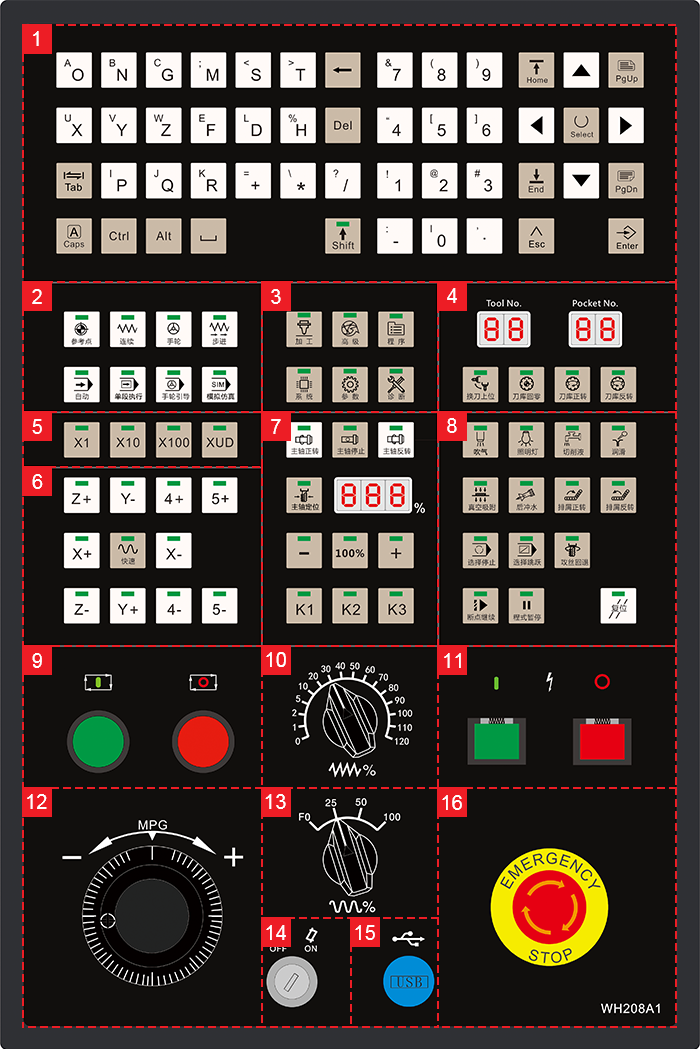

操作面板正视图如下所示：

系统操作按键区

包括系统按键及字符按键。
模式选择区

用于选择加工模式，包括 参考点、连续、手轮、步进、自动等。
主机功能选择按键区

用于进入功能区主界面，包括加工、高级、程序、系统、参数及诊断。
刀库按键区

用于查看当前刀具号和刀盘刀具号、进行刀库相关操作。

其中 刀库正转、刀库反转 按键仅在启用 圆盘刀库 时有效。
步长调节按键区

用于调节步长或面板自带手轮的倍率。

当调节步长时，X1、X10、X100 和 XUD 按键分别代表0.001、0.01、0.1及自定义步长。
轴方向按键区

用于手动运动机床各轴或微调功能。在手动模式下：
- 同时按下任一轴方向键和快速按键，机床以手动高速运动。
- 单独按下任一轴方向键，机床以手动低速运动。
主轴控制按键

用于控制主轴运动，包括 主轴正转、主轴停止 和 主轴反转 按键，调节主轴倍率，以及自定义按键功能，包括 K1、K2、K3 三个为扩展按键。
加工控制按键区

用于启停常用端口，执行 断点继续、程式暂停 和复位等常用操作。
程序开始停止按钮

用于控制程序的启停。
进给倍率旋钮

用于调节进给速度（0~120%）。
电源开关

用于控制系统电源的开关。
手轮

用来控制机床运动。面板自带手轮。
空程倍率旋钮

用于调节空程倍率（0~100%）。
操作面板开关

用于启用或关闭操作面板。
USB接口

用于连接可移动盘。
紧停开关

当机器处于危险状态时，用于停止机床运转，保护人身和机床的安全。

危险解除后，可通过顺时针旋转按钮解除紧停报警。
