接线
通过此部分内容，可快速了解 NK300CX 多通道集成数控系统 支持的信号类型以及端口定义，有助于接线。
端口定义
端口配置包括：
Lambda 21E

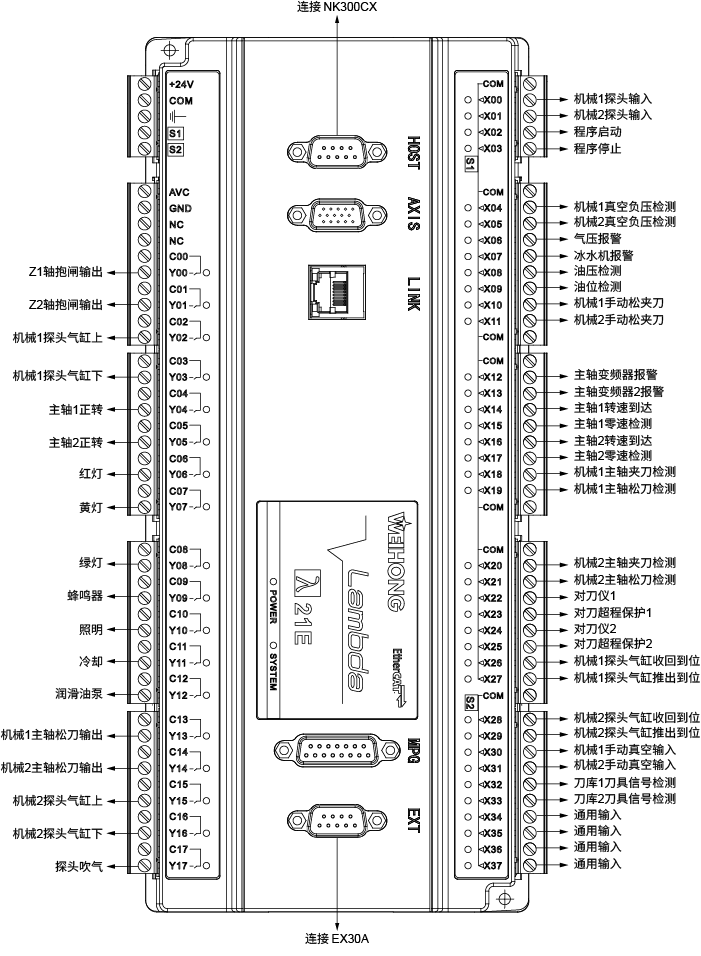

Lambda 21E 端口及接线示意图如下：
EX30A

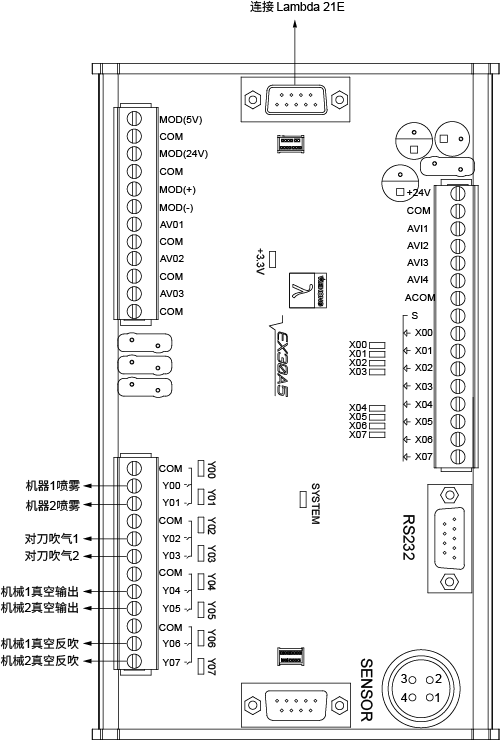

EX30A 端口及接线示意图如下：
信号类型
支持以下信号类型：
开关量输入信号
开关量输入信号支持高低电平有效：
- 接常开时，与 COM 导通表示接收信号。
- 接常闭时，与 COM 断开表示接收信号。
示意图如下：
输入端支持高/低电平有效：
- 当 Lambda 控制器公共端 S 接 COM，输入端为高电平有效。
- 当 Lambda 控制器公共端 S 接 +24V，输入端为低电平有效。
继电器输出信号
Lambda 控制器的输出类型为继电器输出。
继电器触点带负载能力：AC 7A/250V 、DC 7A/30V。若接大功率负载，可连接接触器。

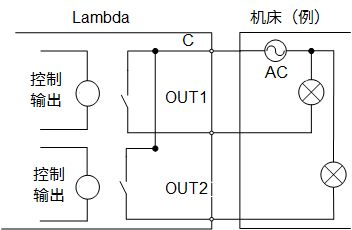

示意图如下：
模拟量输出信号
AVC 为 0V~10V 的可控电压输出，外接变频器的模拟电压频率指令输入端。通过改变电压来控制变频器的频率，从而控制主轴转速。

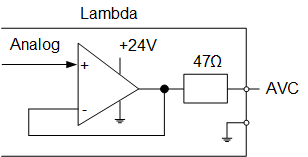

示意图如下：
指令脉冲信号
控制驱动器运动的脉冲指令形式为脉冲+方向，负逻辑。最高脉冲频率 1MHz。

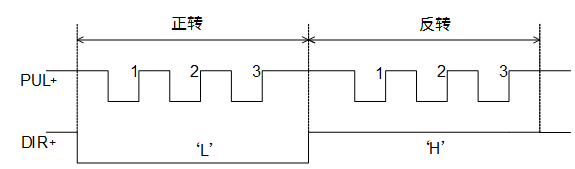

脉冲方式示意图如下：
脉冲指令输出示意图如下：
