提取JPG轮廓

通过调整相关参数，NcStudio V10 CCD自动定位雕刻系统 可以自动从JPG文件中提取轮廓。

请按照以下步骤操作提取JPG轮廓。

操作步骤

1. 启动 NcStudio，切换至 NcEditor 界面。

2. 点击 文件 → 导入JPG格式图片，弹出打开界面。

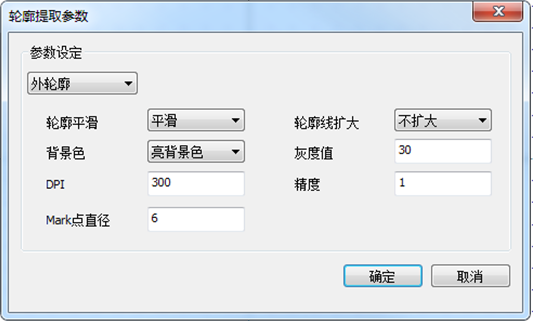

3. 选择需要导入的JPG文件，弹出轮廓提取参数界面：



4. 设置相关参数。按照图片特性修改参数值。

   默认情况下，系统将自动执行以下操作来处理导入的.jpg文件并提取轮廓。

   1. 灰度值化

   2. 像素缩放

   3. 调整拍照点之间的距离

   4. 自动识别拍照点

   5. 完成轮廓提取

相关参数

以下是各个参数、选项调节方法。

内部或外部轮廓 : 内部轮廓指提取导入的.jpg文件的内部部分。外部轮廓意味着提取导入的.jpg文件的外部部分。

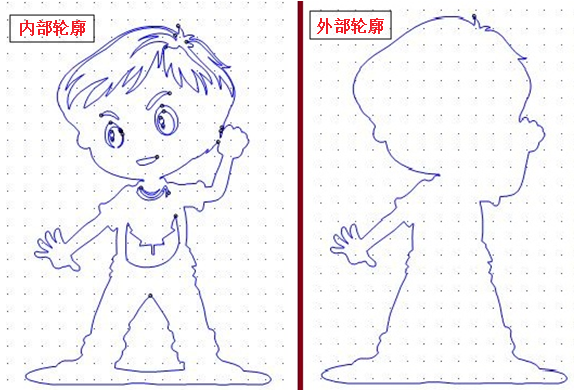

内外轮廓提取效果比较如下图所示：

轮廓平滑 : 如果导入的图像文件具有相对较低的重新生成或轮廓边缘模糊，请使用轮廓平滑功能删除不良点并平滑路径。

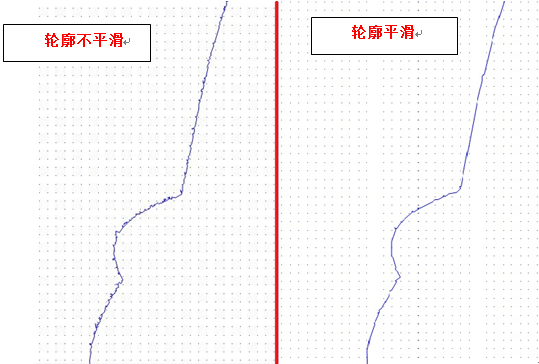

轮廓平滑与轮廓不平滑效果比较如下图所示：

轮廓线扩大 : 放大较细的线条，便于提取轮廓线。不影响实际加工尺寸。

背景色 : 根据导入的图像选择背景颜色。

亮背景和暗背景的图像比较如下图所示：

DPI : (Dots Per Inch，每英寸点数) 指每英寸的像素的量度单位，也就是扫描精度。在点阵数码影像中指每一英寸长度中取样、可显示或输出点的数目。

图像的横向（竖向）像素数=打印横向（竖向）分辨率×打印的横向（竖向）尺寸

图像的横向（竖向）像素数/打印横向（竖向）分辨率=打印的横向（竖向）尺寸

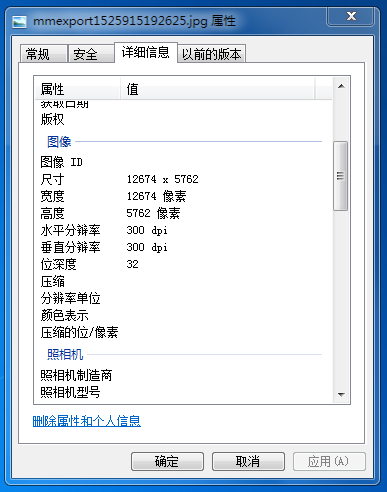

如何检查图像的DPI：

1. 右键单击图像文件，点击 属性。

2. 点击 详细信息，获得有关图像的详细信息。



灰度值 : 把白色与黑色之间按对数关系分成若干级，称为“灰度等级”。范围一般从0到255，白色为255，黑色为0。

设置灰度的最佳做法：

• 浅底色（待提取轮廓颜色较背景颜色深）灰度值设置较低。
• 深底色（待提取轮廓颜色较背景颜色浅，内轮廓提取适用）灰度值设置较高。

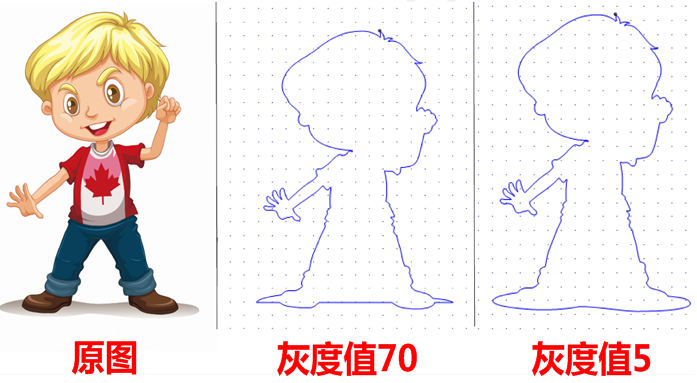

灰度值大小比较如下图所示：

精度 : 默认值为1。精度将影响两个拍照点之间的距离以及可以提取多少个标记点。

精度、拍照点之间的距离和拍照点的数量之间的关系是：

• 精度值大，节点距离大，节点数少。
• 精度值小，节点距离小，节点数多。

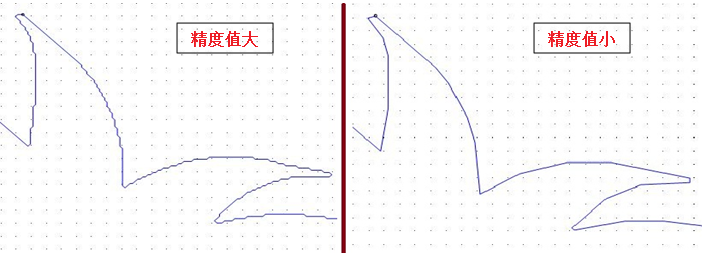

精确度大小效果图如下图所示：

拍照点直径 : 选取拍照点的标准直径值。

CCD系统 可自动识别圆形拍照点。

对于圆形类型的拍照点，系统将执行以下操作：

• 计算圆形区域的面积。

    面积=πr2（r表示圆直径）


• 根据圆形区域的面积结果设置阈值。

    范围：[ -（20％*面积），+（20％*面积）]


• 根据阈值，挑选出直径在该范围内的所有圆圈，并使其成为拍照点。

  直径小于阈值最小值的圆将被识别为无用点，并在提取过程中被忽略。
