系统简介

NcStudio V10 雕铣控制系统 是 上海维宏电子科技股份有限公司 自主开发、自有版权的雕刻机运动控制系统。

该系统可与各种三维雕刻机一起使用，适用于各种复杂模具加工、广告装潢、玻璃磨边等行业。

软件类型

NcStudio V10 雕铣控制系统 包含多款支持不同轴数的软件，该手册主要针对于如下软件类型：

软件名称	支持的轴
NcStudio V10通用三轴软件	X轴、Y轴、Z轴
NcStudio V10三轴双Z软件	X轴、Y轴、Z1轴、Z2轴

软件界面

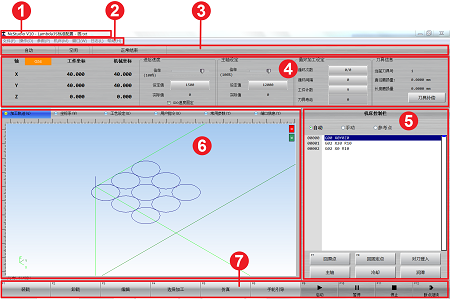

NcStudio V10 雕铣控制系统 软件界面如下图所示：

1. 标题栏

   用于显示软件名称、当前配置、当前所装载的加工程序名称。

2. 菜单栏

   菜单	说明
   文件	包含程序文件装载、卸载、载入对象、制作安装包、选择配置、关闭软件和系统等命令。
   操作	包含常用加工命令，如开始、暂停、断点继续、单段执行、回机械原点等。
   参数	包含设置参数等命令。
   机床	包含控制机床加工相关的端口如主轴等，以及加工相关的命令如轴误差补偿等。
   窗口	快速切换到不同加工模式界面，切换 坐标系 界面子界面，以及设定界面次序。
   日志	打开日志功能。
   帮助	查看NcStudio V10相关信息、注册等。

3. 数控状态栏

   信息类型	说明
   当前的操作模式	如自动、手动或参考点。
   当前的系统状态	如运行、空闲或紧停。
   是否正常运行	如正常运行或异常终止 。
   系统提示信息或报警信息	系统正在进行或下一步动作、错误、报警等。

4. 数控信息栏

   区域	说明
   当前位置区	显示当前活动的工件坐标系，各轴的机械坐标和工件坐标。
   进给速度区	显示当前主轴的倍率、设定值、实际值等信息，并可进行进给倍率和设定值的调整。
   主轴速度区	显示当前主轴转速的倍率、设定值、实际值等信息，并可进行主轴倍率和设定值的调整。
   循环加工设定区	可进行循环加工相关的设定。
   刀具信息区	显示当前刀具号、长度和直径磨损量，并可设置刀具补偿。

5. 机床控制栏

   操作模式	说明
   自动模式	机床自动运行待加工程序。包括加工文件区和操作按钮区。
   手动模式	用户通过手轮等控制机床。包括轴方向按钮区、进给方式选择区和操作按钮区。
   参考点模式	默认的操作模式。用户可设置 回原点方向 和 回原点定位速度 等参数。

6. 功能页面

   功能页面	说明
   加工轨迹	实时跟踪显示刀具的加工轨迹，更直观的检测刀具所走路径。
   坐标系	包含 偏置管理、对刀管理 和 分中管理 三个子页面。
   工艺设定	可设置循环加工、阵列加工以及工件补偿等。
   用户指令	可输入编程指令并执行。
   常用参数	在 参数 对话框，将参数设置为 设为常用 ，参数将显示在该页面。
   端口信息	显示各I/O端口状态及软硬件连接的通讯状态。

7. 操作按钮栏

   按钮	说明
   F1~F6	含义和作用在不同操作模式下有所不同。
   F9~F12	含义固定：F9 - 开始；F10 - 暂停；F11 - 停止；F12 - 断点继续。
