零件列表功能

导入零件后，零件显示在 零件列表 中，可通过 零件列表 提供的功能进行管理，也可通过菜单栏的 零件清单 功能进行管理。

零件列表

选择零件

支持以下三种选择零件方式：

方式	说明	操作步骤
全选	选中列表中所有零件。	在 零件列表 中，点击 → 全选。
全不选	不选中列表中任何零件。	在 零件列表 中，点击 → 全不选。
反选	取消已勾选，选中未勾选的零件 。	在 零件列表 中，点击 → 反选。

排序零件

零件在零件列表中的排序方式，支持以下五种：

提示： 先确定排序方式，再点击确定由高打低或由低到高排序。

方式	说明	操作步骤
按默认排序	按照导入零件的时间排序。	在 零件列表 中，点击右边的下拉箭→ 按默认排序。
按名称排序	按照按名称从0到9和名称拼音从A到Z排序。	在 零件列表 中，点击右边的下拉箭→ 按名称排序。
按面积排序	按照零件的面积从小到大排序。	在 零件列表 中，点击右边的下拉箭→ 按面积排序。
按长度排序	按照零件的长度从小到大排序。	在 零件列表 中，点击右边的下拉箭→按长度排序。
按宽度排序	按照零件的宽度从小到大排序。	在 零件列表 中，点击右边的下拉箭→按宽度排序。

​

编辑零件

支持编辑修改零件刀路，支持对已排版零件进行编辑并替换，并进行干涉检查，并标记出存在干涉的零件和排版结果。

编辑未排版零件

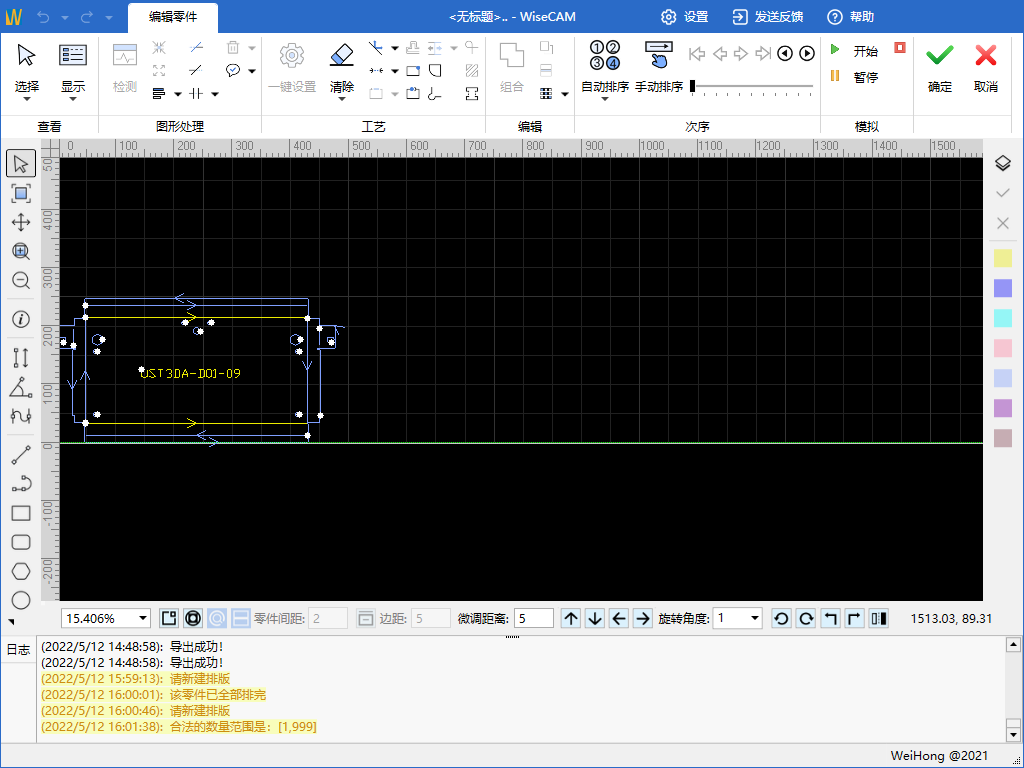

1. 在 零件列表 中，选择以下任一方式，打开 编辑零件 界面：

   • 双击零件的预览图。

   • 选中零件，右击选择 编辑零件 。



2. 根据需要对零件进行编辑操作。

3. 编辑完成后，点击 返回软件主界面。

   如果点击，零件则不做任何修改，返回软件主界面。

编辑已排版零件

1. 在 零件列表 中，找到需要编辑的双击零件的预览图，或选中零件，右击选择 编辑零件。



2. 根据需要对零件进行编辑操作。

3. 编辑完成后，点击 返回软件主界面，被编辑零件在排版中自动更新，并进行干涉检查，标记出干涉的零件。

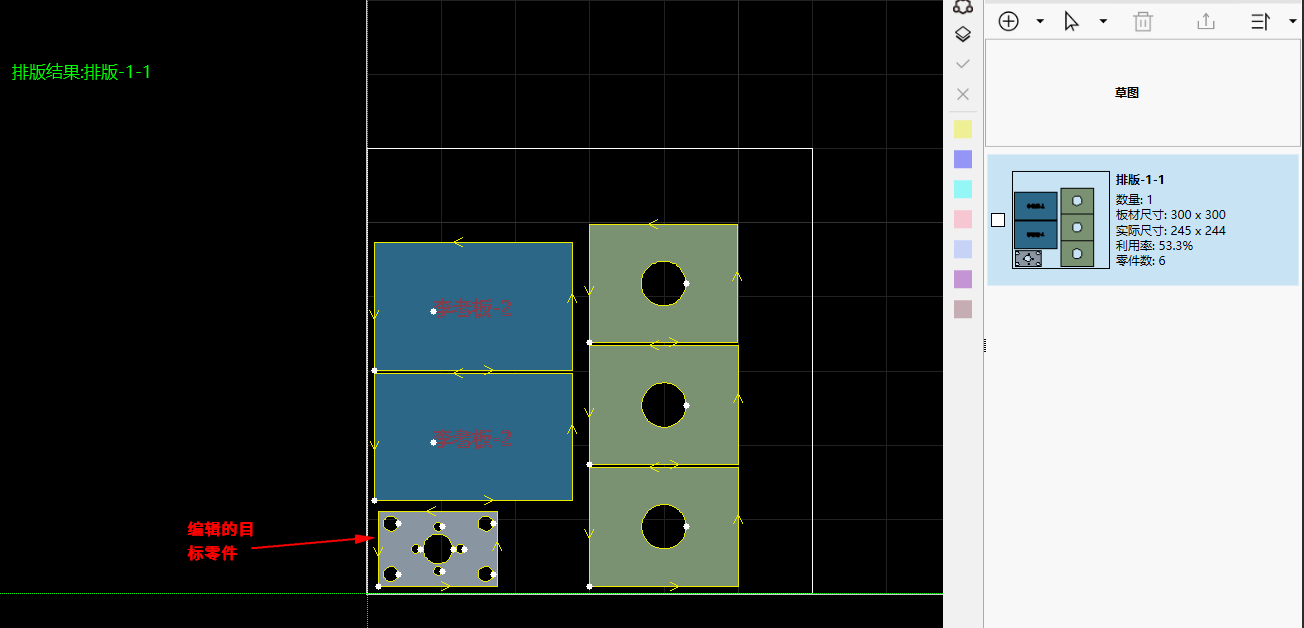

编辑前示意图：

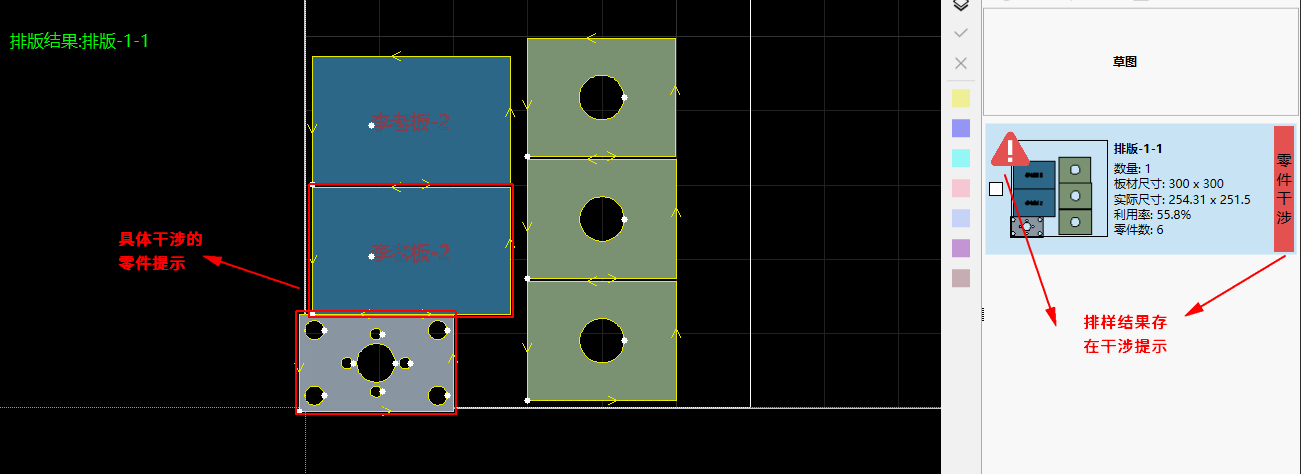

编辑后存在干涉示意图：

替换零件

支持替换零件，如果替换的是已排版的零件，替换后，软件自动进行干涉检查，并标记出存在干涉的零件和排版结果。

操作步骤：

1. 在 零件列表 中，点击选中目标零件，右击选择 导入并替换该零件。

2. 选择零件文件，点击 确定，进入 编辑零件 界面。

   支持.dwg、.dxf、.ncex格式的文件。

3. 根据需要编辑零件后，点击 返回软件主界面。在 零件列表 中目标零件已被替换，如果替换的零件是已排版的零件，则软件自动进行干涉检查，并标记出存在干涉的零件和排版结果。

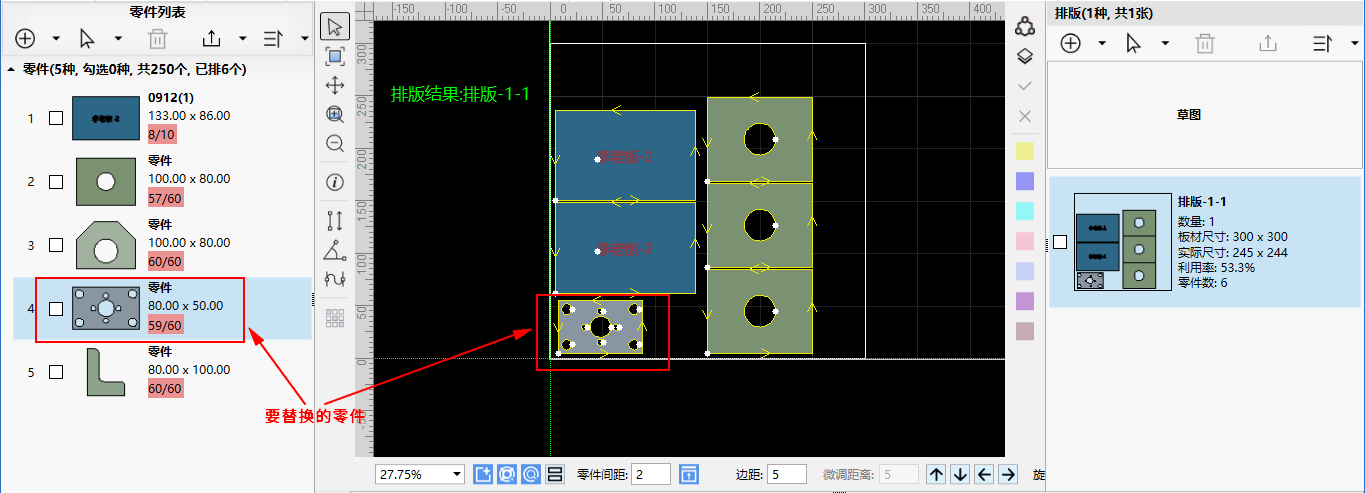

替换前示意图：

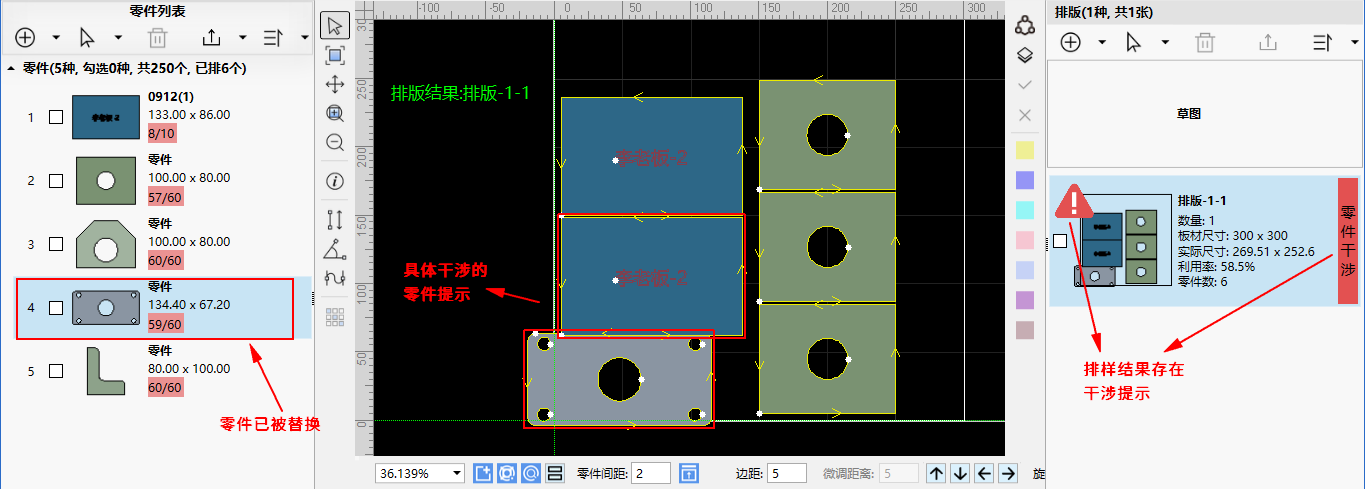

替换后存在干涉示意图：

修改零件信息

可单个或批量修改零件的名称、数量、设置零件的优先级以及设置使用零件的旋转策略。

排版时，零件将按照设置的优先级从高到低和旋转策略进行排布。

优先级设有高，中，低，默认零件的优先级是低。

修改单个零件信息

1. 在 零件列表 中，点击选中目标零件。

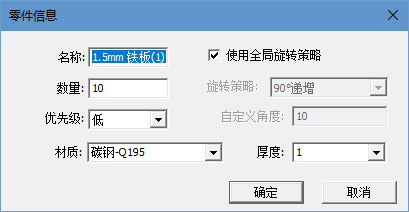

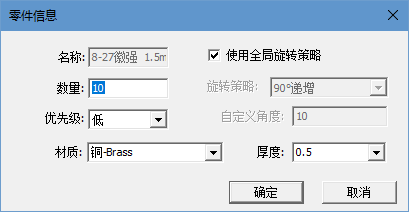

2. 右击选择 修改零件信息，打开 零件信息 对话框：



3. 修改零件信息。

4. 点击 确定。

批量修改零件信息

1. 在 零件列表 中，勾选多个目标零件。

2. 右击选择 修改勾选零件信息，打开 零件信息 对话框：



3. 修改零件信息。

4. 点击 确定。

删除零件

支持删除单个零件、批量删除零件和全部删除零件操作。

被删除的零件不包含在排版结果中。

删除单个零件

1. 在 零件列表 中，点击选中目标零件。

2. 右击选择 删除。

删除勾选的零件

1. 在 零件列表 中，勾选目标零件。

2. 选择以下任一方式，删除勾选的目标零件。

   • 点击。

   • 在 零件列表 中的任一位置，右击选择 删除勾选零件。

删除所有的零件

1. 在 零件列表 中，勾选目标零件。

2. 选择以下任一方式，删除所以的零件。

   • 在 零件列表 中的任一位置，右击选择 删除所有零件。

   • 在 零件列表 中，点击 → 全选，点击。

导出零件

支持导出单个零件、导出勾选零件和导出未排版零件。

导出的零件格式为 .ncex。导出的文件包含了零件所有的属性信息。

导出单个零件

导出单个零件时，文件名默认以零件的名称命名。

操作步骤：

1. 在 零件列表 中，点击选中目标零件。

2. 右击选择 导出零件，打开资源管理器对话框。

3. 选择导出文件的保存路径。

4. （可选）修改文件名。

5. 点击 保存。

导出勾选的零件

导出勾选的零件时，文件名默认以零件的名称命名且不能自定义修改，如果零件的名称相同，那么第一个以零件的名称命名，后面相同的名称以 零件名称(1) 数字递增。

操作步骤：

1. 在 零件列表 中，勾选目标零件。

2. 选择以下任一方式，打开资源管理器对话框。

   • 点击 → 导出勾选零件。

   • 在 零件列表 中的任一位置，右击选择 导出勾选零件。

3. 选择导出文件的保存路径。

4. 点击 确定。

导出未排版的零件

导出未排版的零件时， 所有的未排版零件保存在一个.ncex 文件中，文件名默认为无标题，可修改。

操作步骤：

1. 选择以下任一方式，打开资源管理器对话框。

   • 点击 → 导出未排版零件。

   • 在 零件列表 中的任一位置，右击选择 导出未排版零件。

2. 选择导出文件的保存路径。

3. 修改文件名。

4. 点击 保存。

文字标记

支持将零件的一些信息自动标记到零件上，如零件名称、零件编号或自定义，可以自定义字体、字号、方向和设置加工方式等。

注意文字标记相关操作对已排版零件不生效。

添加文字标记

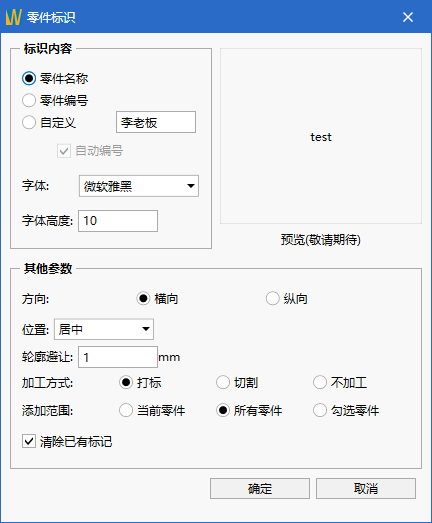

1. 在 零件列表 中，勾选零件，如果对所有零件操作，则可不勾选；如果仅对选中的零件操作，则点击选中零件，右键选择 文字标记 → 添加文字标记 ，打开 零件标识 对话框：



2. 在 标识内容 区，选择标记文字的内容、字体和字号。

   • 零件名称：标记文字的内容为对应零件的名称。
   • 零件编号：标记文字的内容为数字编号，编号顺序为当前零件列表的零件顺序。
   • 自定义：在输入框中输入要显示的内容，如果要做文字后面编号，则勾选 自动编号，编号顺序为当前零件列表的零件顺序。

3. 在 其他参数 区，设置以下参数：

   • 方向：标签文字的方向选择。
   • 位置：标签文字处于零件的位置选择。
   • 轮廓避让：在轮廓处，标签文字避让的距离。
   • 加工方式：设置切割使用的工艺，或者选择不加工。
   • 添加范围：标记文字的应用范围。

4. 根据需要选择是否清楚已有标记，如果不勾选，若原来已有标记，则在继续新添加标记。

5. 设置完成后，点击 确定。

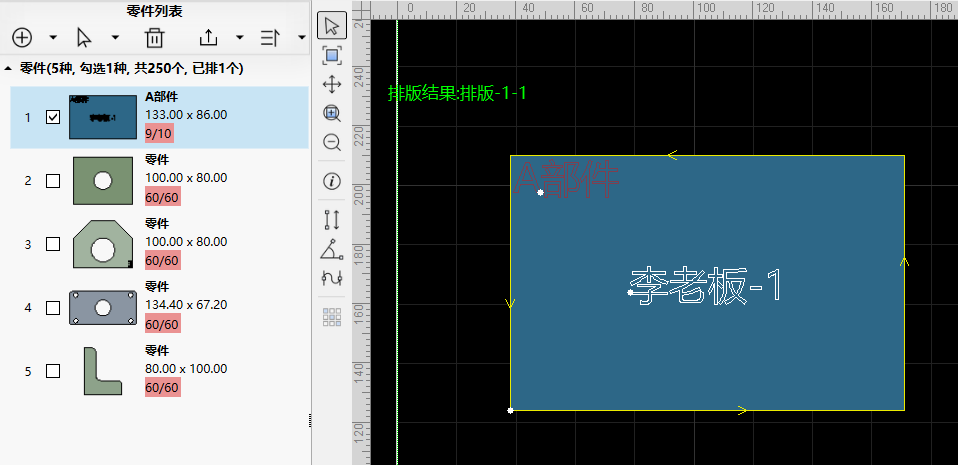

以下示意图是给 零件列表 的第一个零件添加文字，添加在左上角添加零件名称，加工工艺为打标，居中位置添加自定义文字（李老板）加编号，加工工艺为不加工：

删除文字标记

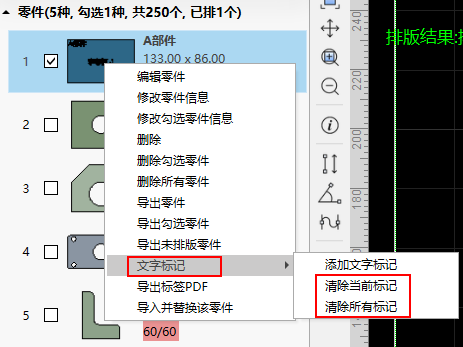

在 零件列表 中，点击选中零件，右键选择 文字标记 → 添加文字标记 / 零件标识 。

导出标签PDF

将所有生成的零件标签作为图片，统一放在pdf文档中并导出。

操作步骤：

1. 在 零件列表 中，右键选择 导出标签PDF。

2. 选择导出文件的保存路径，设置文件名。

3. 点击 保存。

隐藏已排完零件

勾选 零件列表 左下角的 隐藏已排完零件，可隐藏已全部排版的零件。

区分材质厚度划分零件

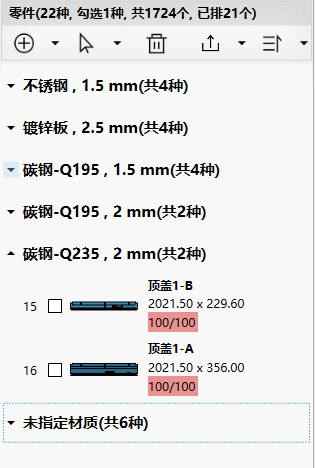

勾选 零件列表 左下角的 区分材质厚度， 可使得零件在 零件列表 中按照材质和厚度划分零件。

零件清单

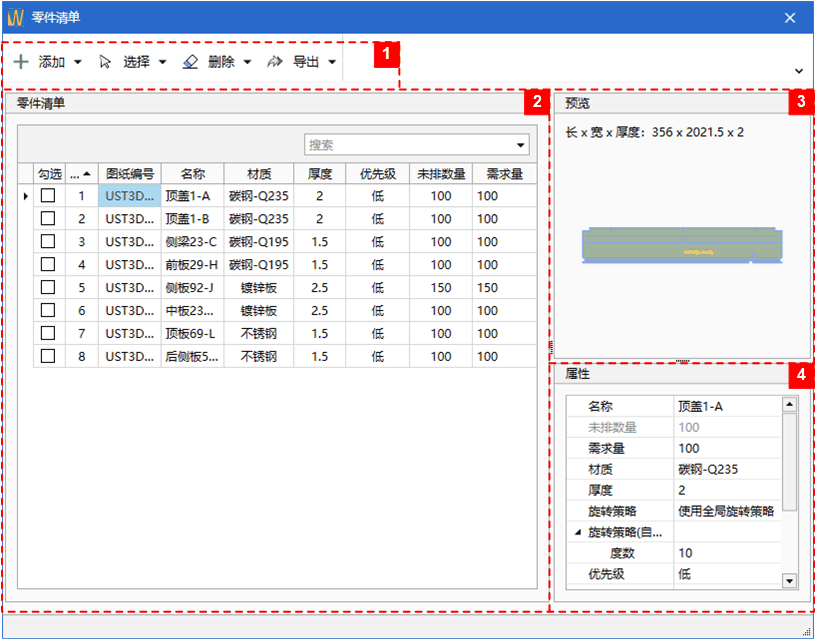

在菜单栏中，点击 零件清单，打开 零件清单 页面：

1. 工具栏 2.零件清单列表 3.预览区 4.属性区

添加零件

通过零件清单功能，支持两种添加零件的方式：

• 从文件中添加

  在工具栏点击 添加→从文件中添加，打开文件资源管理器对话框。后续操作步骤参见从文件中添加。

• 添加标准零件

  在工具栏点击 添加→添加标准零件，打开 图库 对话框。后续操作步骤参见添加标准零件。

搜索零件

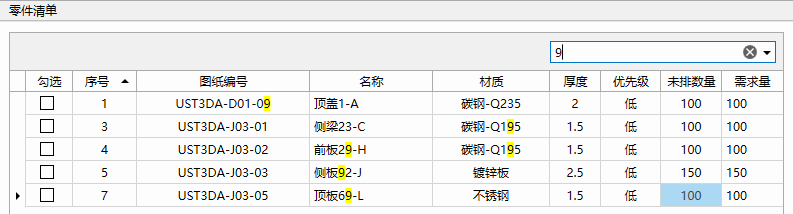

在零件清单列表上方的搜索区输入关键字，即可筛选出包含关键字的零件。

选择零件

支持以下三种选择零件方式：

方式	说明	操作步骤
全选	选中所有零件。	在 工具栏 中，点击选择 → 全选。
全不选	不选中任何零件。	在工具栏 中，点击选择 → 全不选。
反选	取消已勾选，选中未勾选的零件 。	在工具栏 中，点击选择 → 反选。

删除零件

被删除的零件不包含在排版结果中。

操作步骤：

• 删除勾选的零件

  1. 在零件清单列表中，勾选对象。

  2. 在工具栏点击 删除→删除勾选。

• 删除全部零件

  在工具栏点击 删除→删除全部。

导出零件

支持导出勾选零件和导出全部零件。文件名默认以零件的名称命名且不能自定义修改，如果零件的名称相同，那么第一个以零件的名称命名，后面相同的名称以 零件名称(1) 数字递增。

操作步骤：

• 导出勾选的零件

  1. 在零件清单列表中，勾选对象。

  2. 在工具栏点击 导出→导出勾选。

  3. 选择导出文件的保存路径。

  4. 点击 确定。

• 导出全部零件

  1. 在工具栏点击 导出→导出全部。

  2. 选择导出文件的保存路径。

  3. 点击 确定。

修改零件信息

可单击零件清单列表或属性区的表格，修改零件的信息。

另外软件支持单元格复制、粘贴进行快速修改，即在零件清单列表中，复制某一单元格内容后，可将其复制的内容粘贴到另外的单元格中。
