绘制图形
软件支持绘制以下图形：
| 类型 | 类型 | 类型 | 类型 | 类型 |
|---|---|---|---|---|
 线段 |
 多义线 |
 矩形 |
 圆角矩形 |
 多边形 |
 圆 |
 三点画圆 |
 椭圆 |
 圆弧 |
 椭圆弧 |
 点 |
 文字 |
 星形 |
绘制线段
操作步骤：
点击工具条的
，调用 线段 工具。在 绘图区 单击鼠标左键，选取起点。
单击鼠标左键，选取下一点。
重复步骤2~步骤3，继续绘制线段。
单击鼠标右键，退出工具。
绘制多义线
多义线是指由一系列的直线和圆弧构成的单个对象，本软件支持直线和圆弧相互切换绘制。
操作步骤：
点击工具条的
，调用 多义线 工具。在 绘图区 单击鼠标左键选取一点作为起点。
单击鼠标右键调出快捷菜单，点击 直线段 或 相切弧，切换绘制模式。
多义线初始默认是绘制 直线段 模式。
单击鼠标左键选取下一点。
重复步骤3~步骤4，继续绘制。
（可选） 单击鼠标右键，调出快捷菜单，点击 取消，则取消之前所有选点操作。
绘制完毕后，根据不同的闭合方式，执行以下操作：
如果… 那么… 若需确定当前点为该多义线的终点，绘制的多义线为开口图形 单击鼠标右键，调出快捷菜单，点击 确定。 若需使当前点与起点以直线段相连，绘制的多义线为封闭图形 单击鼠标右键，调出快捷菜单，点击 闭合。 单击鼠标右键，退出工具。
绘制矩形
绘制直角矩形。
操作步骤：
点击工具条的
，调用 矩形 工具。在 绘图区 单击鼠标左键，选取起点。
移动鼠标到相应位置后单击鼠标左键，选取终点。
重复步骤2~步骤3，继续绘制。
单击鼠标右键，退出工具。
绘制圆角矩形
操作步骤：
点击工具条的

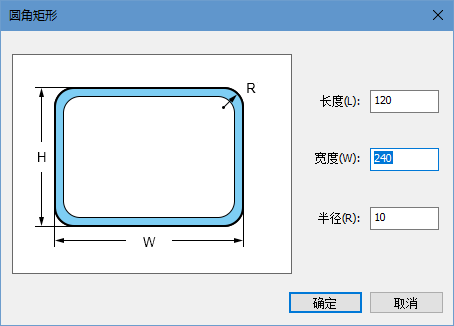

，打开 圆角矩形 对话框：
设置参数，其中半径的取值应小于长度或宽度其中最小值的一半。
点击 确定。
在 绘图区 单击鼠标左键，选取起点并确定一个圆角矩形。
重复步骤4，继续绘制。
单击鼠标右键，退出工具。
绘制正多边形
操作步骤：
点击工具条的
，调用 正多边形 工具。在 绘图区 单击鼠标左键，选取中心点。
单击鼠标左键，选取终点。
重复步骤2~步骤3，继续绘制。
单击鼠标右键，退出工具。
绘制圆
操作步骤：
点击工具条的
，调用 圆 工具。在 绘图区 单击鼠标左键，选取圆心。
单击鼠标左键选取一点，该点到圆心的距离为半径。
重复步骤2~步骤3，继续绘制。
单击鼠标右键，退出工具。
三点画圆
操作步骤：
点击工具条的
，调用 三点画圆 工具。在 绘图区 连续单击鼠标左键三次，选取三个点，组成一个圆。
说明
选取的三点不在一条直线上，并且点点不重叠，三点可以构成三角形。绘制任意两条的垂直中心线，会得到交点，这个交点就是圆心。
重复步骤2，继续绘制。
单击鼠标右键，退出工具。
绘制椭圆
操作步骤：
点击工具条的
，调用 椭圆 工具。在 绘图区 单击鼠标左键，选取中心点。
单击鼠标左键，分别选取两点，两点到中心点的距离分别为椭圆的长半轴和短半轴。
重复步骤2~步骤3，继续绘制。
单击鼠标右键，退出工具。
绘制圆弧
操作步骤：
点击工具条的
，调用圆弧 工具。在 绘图区 单击鼠标左键，选取圆心。
单击鼠标左键，选取一点，该点为圆弧的起点，且为圆弧的半径。
单击鼠标左键，选取圆弧的终点，生成的圆弧刀路默认加工方向为逆时针。
重复步骤2~步骤4，继续绘制。
单击鼠标右键，退出工具。
绘制椭圆弧
操作步骤：
点击工具条的
，调用 椭圆弧 工具。在 绘图区 单击鼠标左键，选取中心点。
单击鼠标左键，分别选取长半轴和短半轴距离。
单击鼠标左键，分别选取起点和终点，生成的椭圆弧刀路默认加工方向为逆时针。
重复步骤2~步骤4，继续绘制。
单击鼠标右键，退出工具。
绘制点
操作步骤：
点击工具条的
，调用 点 工具。在 绘图区 单击鼠标，选取点的位置，即绘制出一个点。
重复步骤2，继续绘制。
单击鼠标右键，退出工具。
绘制文字
操作步骤：
点击工具条的

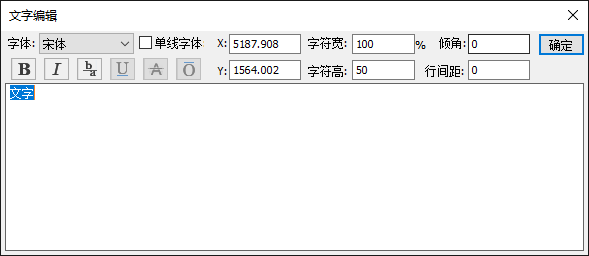

，调用 文字 工具。在 绘图区 单击鼠标，选取文字的位置，并打开 文字编辑 对话框：
设置文字参数。
在文字框中输入文字，若需换行，按 Ctrl+Enter 组合键。
按 Enter 键或点击 确定，完成文字绘制。
绘制星形
默认绘制五角星形。
操作步骤：
点击工具条的
，调用 星形 工具。在 绘图区 单击鼠标左键，选取中心点。
单击鼠标左键，选取终点。
单击鼠标右键，退出工具。
