图形处理
检测图形
通过检测图形的开口、自交、相交和重叠的情况，可快速锁定图形。
操作步骤：
选中要检测的图形。
在菜单栏 图形处理 区域，点击
检测，打开 图形检测 对话框：

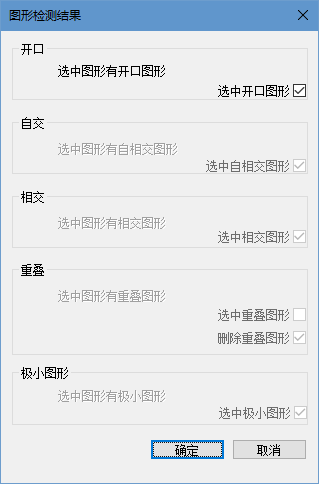

勾选需要检测的项目，点击 确定，检测完成后，弹出 图形检测结果 对话框：
如果要定位框选出被检测到的图形，则在检测结果上勾选，反之不勾选。
点击 确定，如下为勾选，在 绘图区 符合条件的图形以虚线显示且被红框框选：
合并
合并图形用于将不相连的多个图形连接起来，合并为单个图形。
仅适用于开口图形、非文字以及群组。
操作步骤：
选中多个图形。
选择以下任一方式，打开 合并 对话框：
在 菜单栏 中，点击
合并。单击鼠标右键调出快捷菜单，点击 合并。
在 容差 设定框中输入容差值。
容差为设置合并需满足图形间的最大间隔值。
默认合并容差范围：
[0.01, 10]mm。设置合并 策略，点击 距离优先 / 长度优先 / 方向优先。
当同一合并位置上满足合并容差的端点为三个以上时，优先两两合并距离最近 / 长度最长 / 方向相同的图形。
（可选：） 若需合并位于不同图层的两段线，勾选 不同图层间合并。

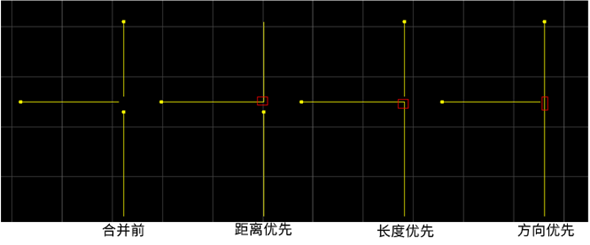

前后效果图如下：
炸开
根据对象不同，炸开 具有以下特点：
对象为图形群组时，炸开 等同于 解散组合。
对象为文字时，炸开 等同于 文字转图形。
炸开图形后删除多余线条，达到修剪刀路的目的，多用于多义线。
配合使用合并，可修正图形绘制时发生的错误，保证加工质量。
操作步骤：
选中图形。
在 菜单栏 中，点击
炸开。
对齐排列
改变多个图形间的相对位置，使其对齐排列。
操作步骤：
选中多个图形。
在 菜单栏 中，点击
对齐，在子菜单下选择对齐方式：左对齐
右对齐
顶对齐
底对齐
中心点对齐
水平中线对齐
垂直中线对齐
水平分散对齐
垂直分散对齐
说明
软件提供 中心点对齐 的快捷按钮，选中多个图形后，点击工具条的

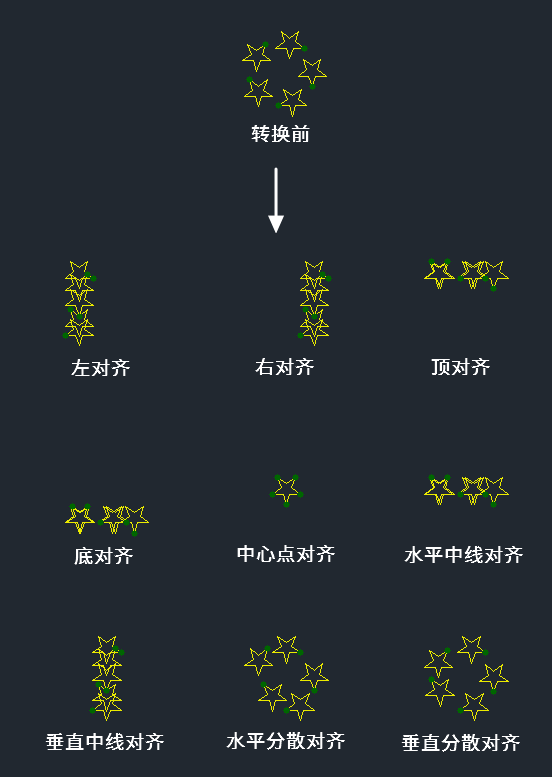

，即完成中心点对齐操作。系统自动执行对齐。前后效果图如下：
延伸
延伸功能是将一条线延伸至另一条线形成交点，使得线封闭。延伸常应用于开口的图形，不支持延伸后无交点的线段。
操作步骤：
点击 菜单栏 中的
延伸。移动光标至需要伸延的线段，图形显示延伸的效果。
单击鼠标左键确认伸延。
修剪
修剪功能是以相交点为修剪点，删除选中的部分。
操作步骤：
点击 菜单栏 中的
修剪。选择需要修剪的线段，单击鼠标左键，图形以相交点为修剪点，删除被选中的的线段。
修剪效果图如下：
分割和打断
用于将图形进行截断处理，将图形的线打断。
通常使用场景如下：
通过打断处理，使切割后的零件与周围材料相连，此时与微连作用相同。
在绘制图形阶段裁剪多余的图形，便于切割出理想形状。
分割和打断的区别：
方式区别：分割只能手动选择打断点，打断支持自动和手动选择打断点。
打断点的长度：分割不能设置，打断支持设置打断点的长度。
分割
操作步骤：
点击 菜单栏 中的
分割。在打断点的位置，单击鼠标左键。

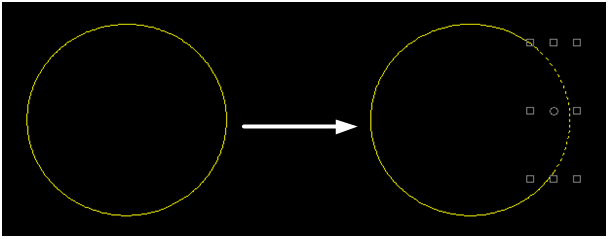

分割效果图如下：
手动打断
自行选择打断位置，一次只对单个图形执行打断。
操作步骤：
点击 菜单栏 中的
的下拉键选择 打断，打开 打断 对话框：
点击 手动 ，输入打断点的 长度。
点击 确定 。
在打断点的位置，单击鼠标左键。

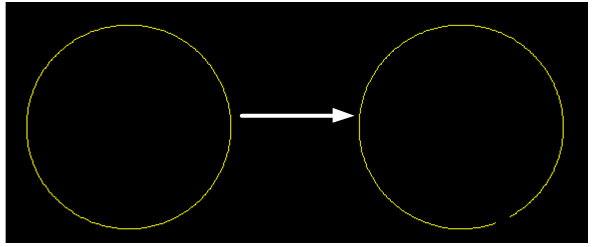

手动打断效果图如下：
自动打断
根据设置值自动对选中对象执行打断。
操作步骤：
点击 菜单栏 中的
的下拉键选择 打断，打开 打断 对话框：点击 自动 ，输入打断点的 数量 和 长度。
点击 确定。

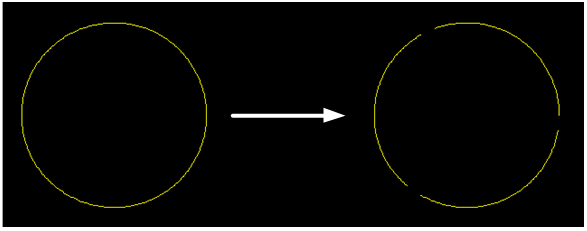

自动动打断效果图如下：
设置打断点的 数量 为3 ，长度 为3。
删除重复线
可删除重复线的对象如下：
完全重合的两个图形：
线段与图形之间重叠的线段：
图形自身重叠的线段：
操作步骤：
选中多个图形。
选择以下任一方式，打开 删除重复线 对话框：
在 菜单栏 中，点击
删除 下拉键，选择 删除重复线。单击鼠标右键调出快捷菜单，点击 删除重复线。
设置参数：
容差：删除重复线需满足两条线段间距在最大容差范围内。
最小长度：删除重复线需满足两条线段的重合长度大于最小长度。
点击 确定。

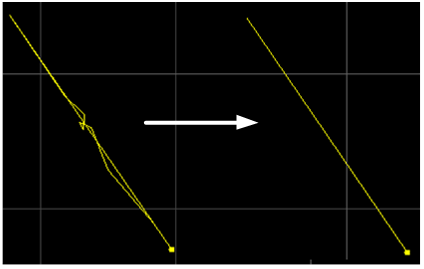

删除重复线效果图如下：
删除小图形
可根据设定条件自动删除点、小圆和小曲线。被删除的小圆和小曲线大小可设定。
操作步骤：
选中多个图形。
在 菜单栏 中，点击

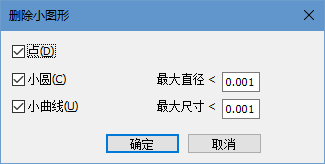

删除 下拉键，选择 删除小图形，打开 删除小图形 对话框：
勾选需要删除的项目，并设置大小。
点击 确定，弹出被删除小图形数量的提示框。
删除小图形效果图如下：
