生成余料

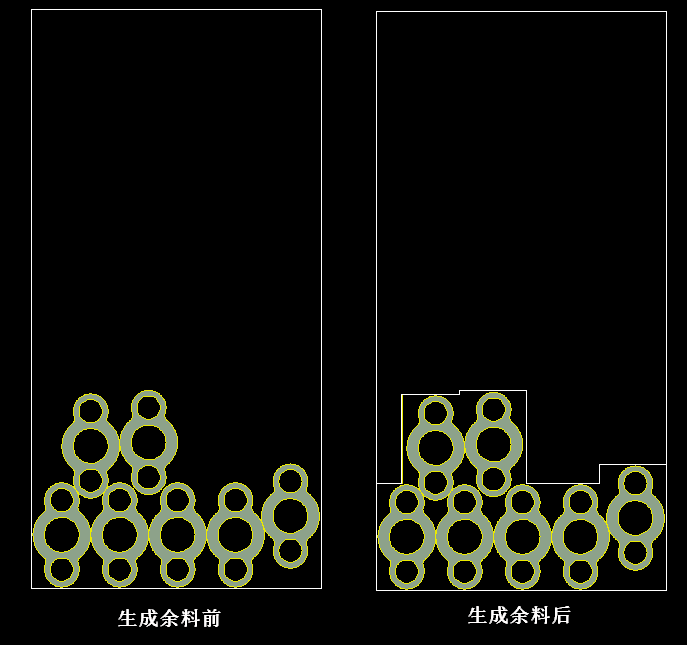

在排版时，零件没有布满板材，可以生成余料，加工时，软件根据余料线切割。

可将带余料外框封闭的余料进行以下操作：

• 将余料复制到草图。

• 将余料导出至本地计算机，文件格式为·.dxf。操作参见导出余料文件。

• 将余料导出到板材库，导入板材清单中，供排版时选用。操作参见导出余料到板材库。

自动余料

由软件根据设定参数自动生成余料。

操作步骤：

1. 在排版列表中，选中一个未布满零件的排版结果。

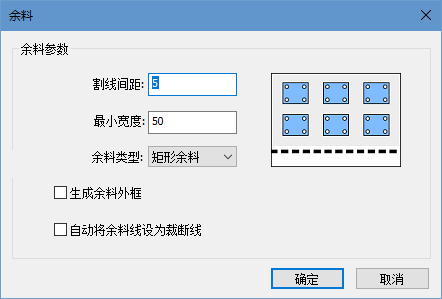

2. 在菜单栏 编辑 区，点击余料 → 自动余料，打开 余料 对话框：



3. 设置余料参数，选择合适的余料类型（矩形余料、T 型余料、L 型余料和异形余料），从而最大化节省材料。

4. 根据需要勾选 生成余料外框。

   • 勾选：生成余料外框，可导出余料板材。

   • 不勾选：不生成余料外框，只显示分割板材的余料线。

5. 根据需要勾选 自动将余料线设为裁断线。

   • 勾选：生成的余料线为裁断线，方便切割软件应用裁断线工艺切割。如果是卷料排版，不支持该设置。

   • 不勾选：生成的余料线为普通的刀路线。

6. 点击 确定。



手绘余料

在排版结果中，手绘余料线。

操作步骤：

1. 在排版列表中，选中一个未布满零件的排版结果。

2. 在菜单栏 编辑 区，点击余料 → 手绘余料，软件调用 多义线 工具。

3. 参见绘制多义线的绘制方法，绘制余料线。

根据需要绘制成带余料外框封闭的余料线或不带余料外框的余料线。

导出余料文件

导出的余料文件格式为.dxf，文件命名默认规则为排版结果名称 + 余料 + （ 1 ）。导出当前余料时，文件名可修改；导出勾选或全部余料时，文件名不可修改。

操作步骤：

1. 在排版结果界面，根据要导出的排版结果目标不同，选择以下操作：

   • 导出当前：在 排版列表 中，点击选中目标。
   • 导出勾选：在 排版列表 中，勾选选中目标。
   • 导出全部：不需要选择目标。

2. 进入导出余料文件功能入口，有以下两种方式，任一选择：

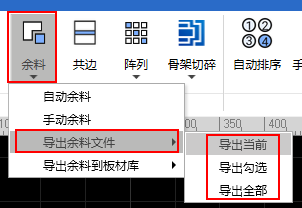

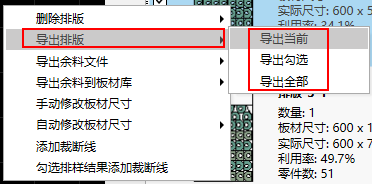

   • 在 排版列表 中，右击选择 导出当前余料 → 导出当前 / 导出勾选 / 导出全部。



   • 在菜单栏 编辑 区，点击余料 → 导出当前余料 → 导出当前 / 导出勾选 / 导出全部



3. 在打开的资源管理器对话框中选择保存路径，如果是导出当前的，可选择修改文件名。

4. 设置完成后，点击 保存。

导出余料到板材库

将带余料外框封闭的余料导出到板材库，即导入到板材清单中，供排版时选用。其中板材的优先级默认为高，名称命名规则余料+序号。

操作步骤：

1. 在排版结果界面，根据要导出的排版结果目标不同，选择以下操作：

   • 导出当前：在 排版列表 中，点击选中目标。
   • 导出勾选：在 排版列表 中，勾选选中目标。
   • 导出全部：不需要选择目标。

2. 进入导出余料到板材库功能入口，有以下两种方式，任一选择：

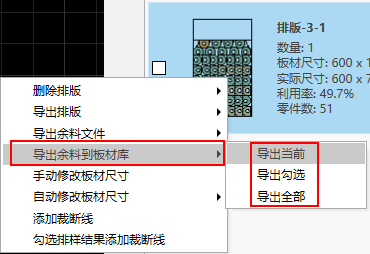

   • 在 排版列表 中，右击选择 导出余料到板材库 → 导出当前 / 导出勾选 / 导出全部。



   • 在菜单栏 编辑 区，点击余料 → 导出余料到板材库 → 导出当前 / 导出勾选 / 导出全部



点击后，自动导入板材库。
