排版列表管理

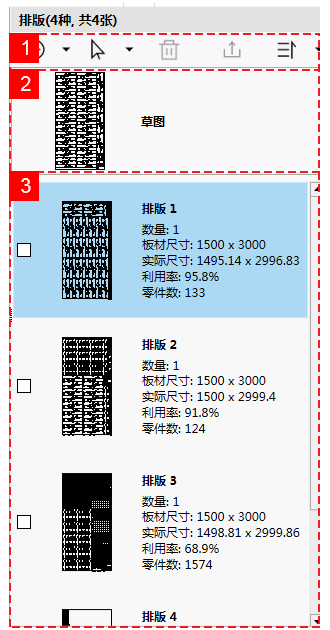

1.工具栏 2.草图 3.排版结果

新建功能

在工具栏点击在下拉键中支持以下三种新建功能：

• 新建

  新建的空白板材，便于手动排版。可从板材清单中选择板材，也可新建一个标准尺寸的板材。



• 从文件导入板材

  常用于导入异形板材或余料板材，支持的文件格式有.dxf、.dxg、.ncex。

• 从文件导入草图

  将刀路文件载入草图中，支持的文件格式有.dxf、.dxg、.ncex。

选择功能

工具栏支持以下三种选择方式：

方式	说明	操作步骤
全选	选中列表中所有排版结果。	在 工具栏 中，点击 → 全选。
全不选	不选中列表中任何排版结果。	在工具栏 中，点击 → 全不选。
反选	取消已勾选，选中未勾选的排版结果。	在工具栏 中，点击 → 反选。

删除排版结果

删除排版结果后，零件释放回零件清单中。

操作步骤：

• 删除当前排版

  1. 在 排版列表 中，点击选中目标。

  2. 选择以下任一方式删除：

     • 在工具栏，点击。

     • 在 排版列表 中，右击选择 删除排版 → 删除当前。

• 删除勾选的排版

  1. 在 排版列表 中，勾选目标。

  2. 选择以下任一方式，删除勾选的目标。

     • 在工具栏，点击。

     • 在 排版列表 中，右击选择 删除排版 → 删除勾选。

• 删除所有的零件

  选择以下任一方式，删除所有的排版。

  • 在 排版列表 中，右击选择 删除排版 → 删除全部 。

  • 在 排版列表 中，点击 → 全选，点击。

导出排版结果

导出的排版结果格式支持 .ncex、.dxf和.lxd。

导出当前排版

导出单个零件时，文件名默认以零件的名称命名，可修改。

操作步骤：

1. 在 排版列表 中，点击选中目标排版结果。

2. 选择以下任一方式，打开资源管理器对话框：

   • 在工具栏，点击。

   • 右击选择 导出排版 → 导出当前。

3. 选择导出文件的保存路径。

4. （可选）修改文件名。

5. 选择保存的文件类型。

6. 点击 保存。

导出勾选的零件

文件名默认以零件的名称命名且不能自定义修改，如果排版结果的名称相同，那么第一个以排版结果的名称命名，后面相同的名称以排版结果名称(1) 数字递增。

操作步骤：

1. 在 排版列表 中，勾选目标。

2. 选择以下任一方式，打开资源管理器对话框。

   • 在工具栏，点击。

   • 在 排版列表 中，右击选择 导出排版 → 导出勾选。

3. 选择导出文件的保存路径。

4. 选择保存的文件类型。

5. 点击 确定。

导出全部排版

文件名默认以零件的名称命名且不能自定义修改，如果排版结果的名称相同，那么第一个以排版结果的名称命名，后面相同的名称以排版结果名称(1) 数字递增。

操作步骤：

1. 选择以下任一方式，打开资源管理器对话框：

   • 在 排版列表 中，右击选择 导出排版 → 导出所有。

   • 在 排版列表 中，点击 → 全选，点击。

2. 选择导出文件的保存路径。

3. 选择保存的文件类型。

4. 点击 确定。

排序排版结果

对排版结果支持以下排序方式：

提示： 先确定排序方式，再点击确定由高打低或由低到高排序。

方式	说明	操作步骤
按默认排序	按照生成时间的早晚排序。	在 工具栏 中，点击右边的下拉箭→ 按默认排序。
按名称排序	按照按名称从0到9和名称拼音从A到Z排序。	在 工具栏 中，点击右边的下拉箭→ 按名称排序。
按利用率排序	按照利用率排序。	在 工具栏 中，点击右边的下拉箭→ 按面积排序。
按实际尺寸排序	按照板材的实际尺寸排序。	在 工具栏 中，点击右边的下拉箭→按长度排序。

修改排版结果信息

可修改排版结果的名称和数量。修改排版的数量，即设置当前排版结果的数量，如果改成小于当前数量，则释放未排版的零件，反之增加排版的零件，如果零件清单的数量不足以排版，则修改失败。

操作步骤：

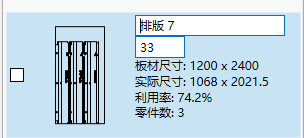

1. 在排版列表中，双击排版结果的文字部分，排版结果的名称和数量呈现可编辑状态：



2. 修改名称和数量，其中数量不能超过零件排版后的排版结果数量。

修改板材尺寸

对于已排版的板材，可以再次修改该板材的尺寸。

• 手动修改

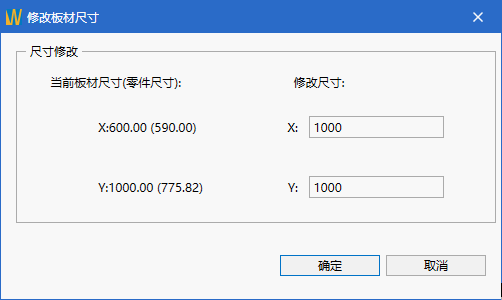

  对当前排版结果，手动修改尺寸，选中一个排版结果，右键选中 手动修改板材尺寸 ，在弹出的对话框中，输入修改的值。对话框中已给出当前板材尺寸和零件排版占据板材的最大尺寸值。



• 自动修改

  提供板材缩放方向的可选项，系统按照勾选的规则，进行修改。可同时修改多个或全部。

  • 修改当前：选中一个排版结果，右键选中自动修改板材尺寸 → 修改当前。
  • 修改全部：在排版列表中，右键选中自动修改板材尺寸 → 修改全部。
  • 修改勾选：勾选排版结果后，右键选中自动修改板材尺寸 → 修改勾选。

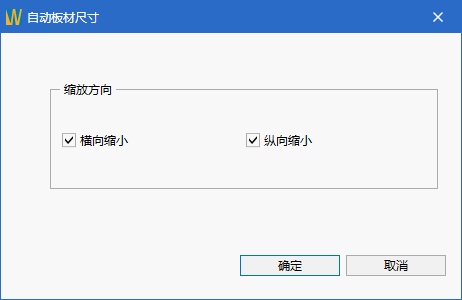

  勾选板材缩放方向的可选项：



截断线

对排版结果添加裁断线，将板材一分为二。

操作步骤：

1. 选择添加截断线的目标

   • 添加当前：选中一个排版结果，右键选中 添加截断线。

   • 添加勾选：勾选排样结构，右键选择 勾选排样结果添加截断线。

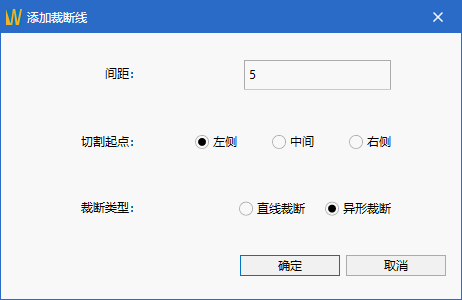

2. 在打开的 添加截断线 对话框中，设置参数。



   参数	说明
   间距	裁断线距离零件的距离。
   切割起点	选择裁断线的切割起点。
   截断类型	选择裁断线的类型。

3. 点击 确定。

文字设为不加工

该功能能够快捷的对排样结果里的文字批量设为不加工，满足客户对文字不打标不切割的需求。

操作步骤：

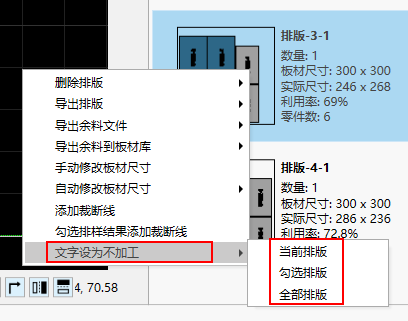

在 排版列表 中，右击选择 文字设为不加工 → 当前排版 / 勾选排版 / 全部排版。分别对不同的排版执行操作。支持撤回操作。
