载入零件

软件支持以下五种载入零件的方式：

• 从文件中添加

• 添加标准零件

• 绘制零件

• 从Excel表批量导入

• 从草图界面添加

• 排版识别

载入零件后，可对零件进行管理，详情参见零件管理。

从文件中添加

软件支持从本机中导入格式为 .g，.nc，.plt，.dxf，.dwg的零件文件。

操作步骤：

1. 选择以下任一方式打开文件资源管理器对话框：

   • 还没添加任何零件时，在 零件列表 中，点击 从文件中添加。

   • 在 零件列表 中，点击 → 从文件中添加 。



2. 选择文件，可在右边预览图形。

3. 设置文件的单位。

4. 根据需要勾选是否导入文字。

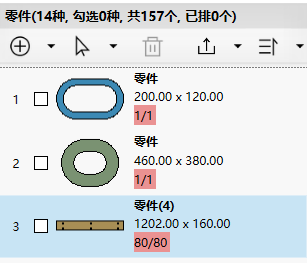

5. 点击 确定，在零件列表 中则显示增加的零件。



6. 双击零件的粗体部分，修改零件名。

7. 双击零件红色底纹部分，修改零件数量。

添加标准零件

软件自带常用的标准零件，支持用户调用并修改图形参数。

操作步骤：

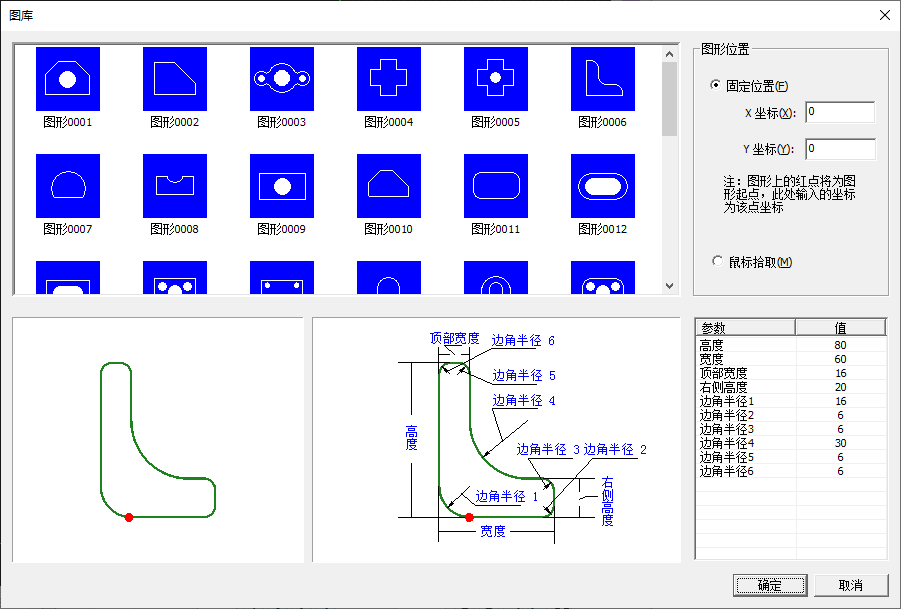

1. 选择以下任一方式打开 图库 对话框：

   • 还没添加任何零件时，在 零件列表 中，点击 添加标准零件。

   • 在 零件列表 中，点击 → 添加标准零件 。



2. 选择需要的标准零件。

3. 在右下角的参数区域，双击参数对应的值，修改参数值。

4. 点击 确定，在零件列表 中则显示增加的零件。

5. 双击零件的粗体部分，修改零件名。

6. 双击零件红色底纹部分，修改零件数量。

绘制零件

软件支持绘制零件，默认绘制的零件数量为1个。

操作步骤：

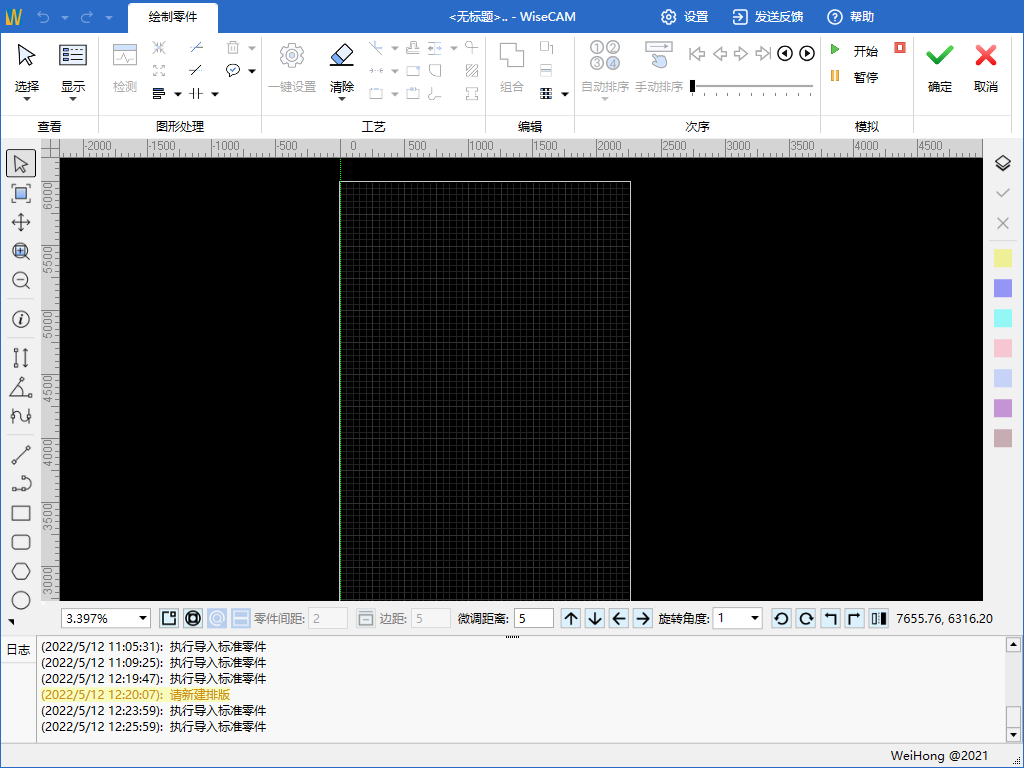

1. 选择以下任一方式打开 绘制零件 界面：

   • 还没添加任何零件时，在 零件列表 中，点击 绘制零件。

   • 在 零件列表 中，点击 → 绘制零件 。



2. 根据需要对零件进行以下操作：

   • 绘制图形

   • 设置视图显示

   • 图形处理

   • 编辑图形

   • 设置图层

   • 设置工艺

   • 设置加工次序

   • 模拟加工

3. 绘制完成后，点击 返回软件主界面，在 零件清单 中自动添加该零件。

   如果不需要保存绘制的零件，那么点击，返回软件主界面，零件清单 无任何变化。

4. 双击零件的粗体部分，修改零件名。

5. 双击零件红色底纹部分，修改零件数量。

从Excel表批量导入

软件支持从Excel表中批量导入零件，方便快速导入零件和管理零件。

软件根据Excel中的图纸编号和图纸路径导入零件，同时根据Excel的信息定义了零件的序号、名称、数量、材质和厚度。

图纸支持.dxf、.dwg格式的文件。

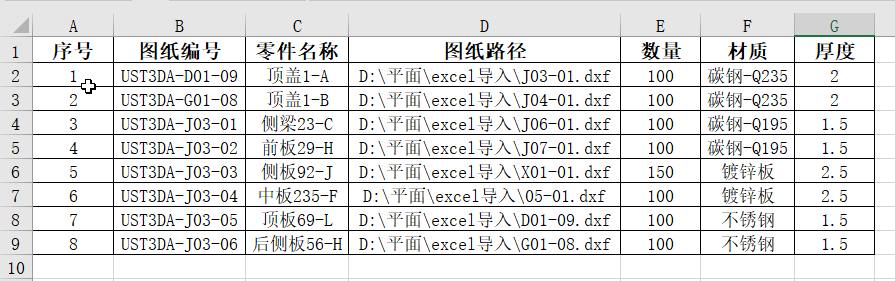

Excel模板如下：

操作前提：

需要导入的图纸和Excel表已完成。

操作步骤：

1. 选择以下任一方式打开文件资源管理器对话框：

   • 还没添加任何零件时，在 零件列表 中，点击 从Excel表批量导入。

   • 在 零件列表 中，点击 → 从Excel表批量导入。

2. 选择Excel文件。

3. 点击 确定，在零件列表 中则显示增加的零件。

4. 双击零件的粗体部分，修改零件名。

5. 双击零件红色底纹部分，修改零件数量。

从草图界面添加

可将草图中的图形通过以下两种方式载入零件。

• 排版识别

• 使用 添加进零件列表 快捷键

草图中的图形，可通过导入的方式快速引用图形文件，具体操作如下：

1. 在板材列表区，点击 草图。

2. 点击 → 从文件插入草图，打开文件资源管理器对话框。

3. 选择文件，可在右边预览图形。

4. 设置文件的单位，根据需要勾选是否导入文字。

5. 点击 确定，在编辑区单击鼠标左键，确定插入图纸的起始位置。

排版识别

排版识别功能，能够快速分离出零件和排版结果，为其设置工艺等。

对于开口图形，是不可识别成零件，在识别过程中，会自动过滤。如果需要查找开口图形，可通过以下两种方式识别：

• 在菜单栏 查看 区域，点击 显示 → 特殊显示开口图形 → 高亮显示。

• 在菜单栏 查看 区域，点击 显示 → 特殊显示开口图形 → 方框显示。

操作步骤：

1. 在草图界面，选中图形。

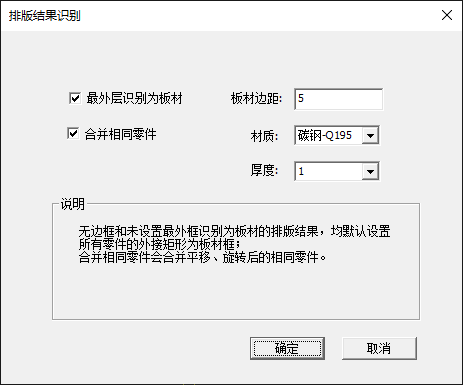

2. 选择以下任一方式，打开排版结果识别 对话框：

   • 在菜单栏，点击排版识别。

   • 右击选择 排版识别。



3. 设置排版结果的参数。

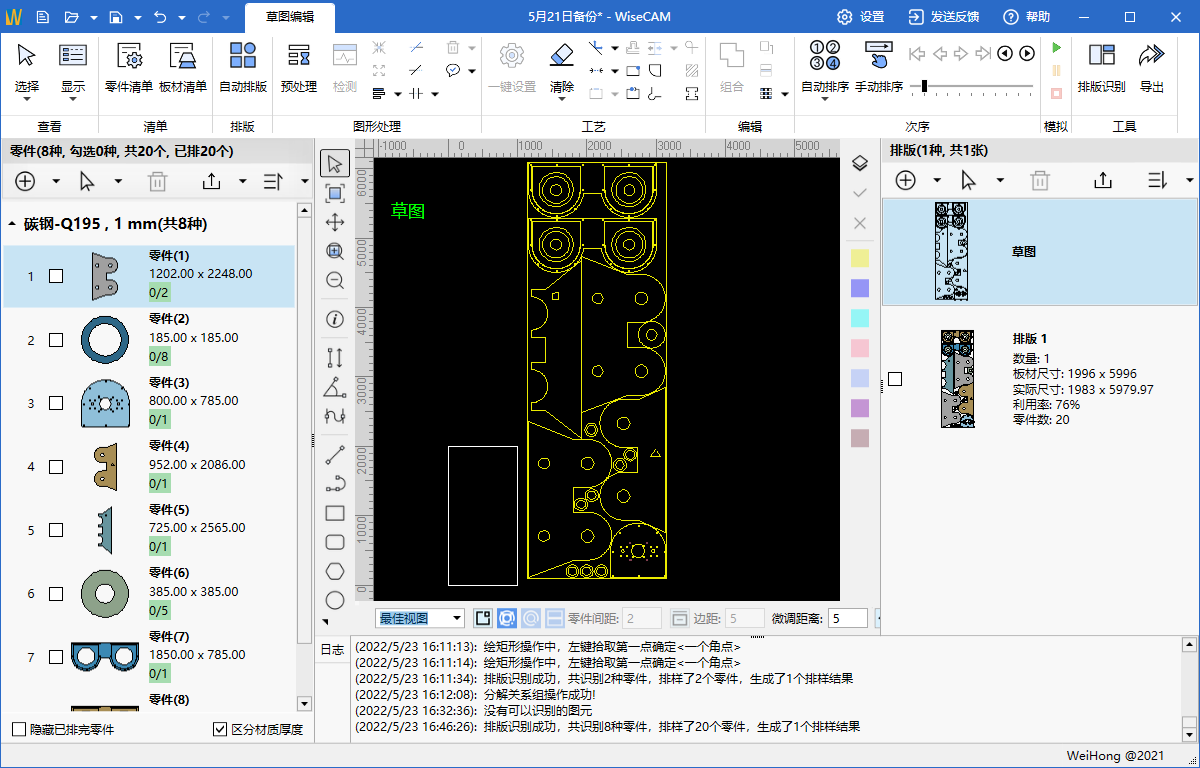

4. 点击 确定，识别成功后，零件显示在零件列表，最外层形成一个板材，并形成一个排版结果文件显示在排版列表。

   按照步骤2设置的参数，排版结果示意图：



添加进零件列表

在草图界面，使用 添加进零件列表 快捷键，可快速将零件识别并添加进零件列表中。

对于开口图形，是不可识别成零件，在识别过程中，会自动过滤。如果需要查找开口图形，可通过以下两种方式识别：

• 在菜单栏 查看 区域，点击 显示 → 特殊显示开口图形 → 高亮显示。

• 在菜单栏 查看 区域，点击 显示 → 特殊显示开口图形 → 方框显示。

操作步骤：

1. 在草图界面，选中图形。

2. 右击选择 添加进零件列表 → 数量 1 — 10 / 自定义数目。

   识别成功后，零件显示在零件列表中。

零件管理

导入零件后，零件显示在 零件列表 中，可通过 零件列表 提供的功能进行管理，也可通过菜单栏的 零件清单 功能进行管理。

零件列表

零件列表提供以下功能管理零件：

• 选择零件

• 排序零件

• 编辑零件

• 修改零件信息

• 删除零件

• 导出零件

选择零件

支持以下三种选择零件方式：

方式	说明	操作步骤
全选	选中列表中所有零件。	在 零件列表 中，点击 → 全选。
全不选	不选中列表中任何零件。	在 零件列表 中，点击 → 全不选。
反选	取消已勾选，选中未勾选的零件 。	在 零件列表 中，点击 → 反选。

排序零件

零件在零件列表中的排序方式，支持以下五种：

提示： 先确定排序方式，再点击确定由高打低或由低到高排序。

方式	说明	操作步骤
按默认排序	按照导入零件的时间排序。	在 零件列表 中，点击右边的下拉箭→ 按默认排序。
按名称排序	按照按名称从0到9和名称拼音从A到Z排序。	在 零件列表 中，点击右边的下拉箭→ 按****名称排序。
按面积排序	按照零件的面积从小到大排序。	在 零件列表 中，点击右边的下拉箭→ 按****面积排序。
按长度排序	按照零件的长度从小到大排序。	在 零件列表 中，点击右边的下拉箭→按长度排序。
按宽度排序	按照零件的宽度从小到大排序。	在 零件列表 中，点击右边的下拉箭→按宽度排序。

​

编辑零件

支持编辑已导入且未排版的零件。

操作步骤：

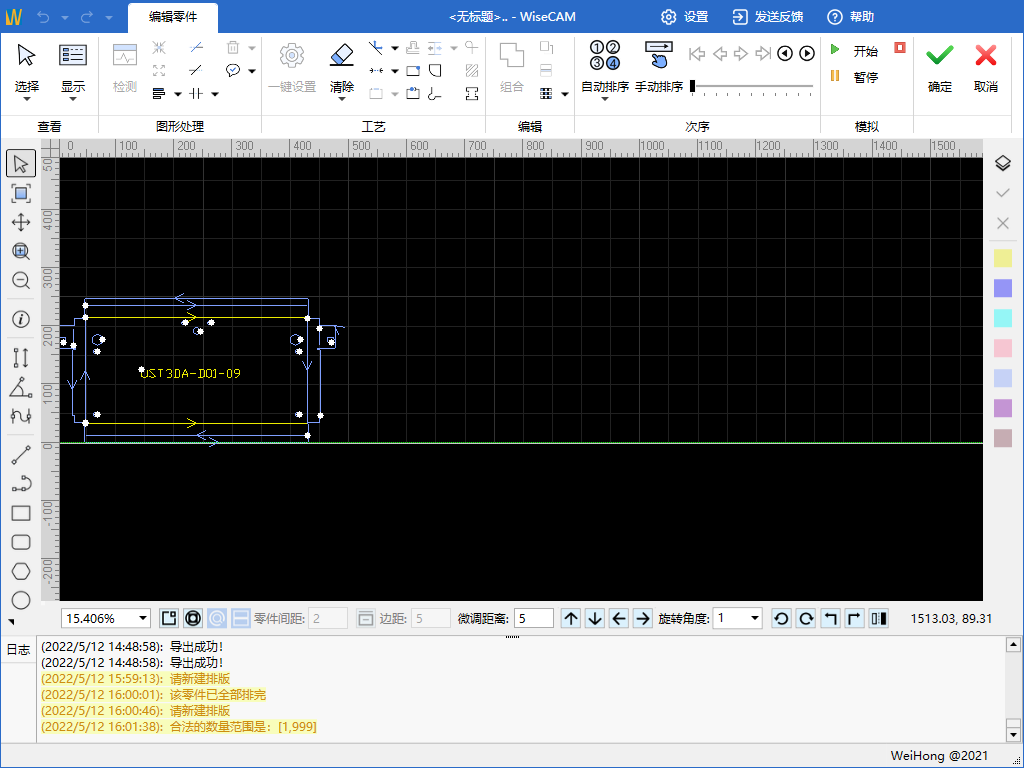

1. 在 零件列表 中，选择以下任一方式，打开 编辑零件 界面：

   • 双击零件的预览图。

   • 选中零件，右击选择 编辑零件 。



2. 根据需要对零件进行以下操作：

   • 绘制图形

   • 设置视图显示

   • 图形处理

   • 编辑图形

   • 设置图层

   • 设置工艺

   • 设置加工次序

   • 模拟加工

3. 编辑完成后，点击 返回软件主界面，并保存。

   如果点击，零件则不做任何修改，返回软件主界面。

   如果不需要保存编辑的零件，那么点击，返回软件主界面，零件无任何变化。

修改零件信息

可单个或批量修改零件的名称、数量、设置零件的优先级以及设置使用零件的旋转策略。

排版时，零件将按照设置的优先级从高到低和旋转策略进行排布。

优先级设有高，中，低，默认零件的优先级是低。

修改单个零件信息

1. 在 零件列表 中，点击选中目标零件。

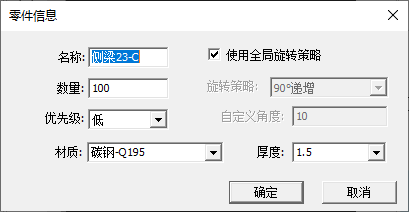

2. 右击选择 修改零件信息，打开 零件信息 对话框：



3. 修改零件信息。

4. 点击 确定。

批量修改零件信息

1. 在 零件列表 中，勾选目标零件。

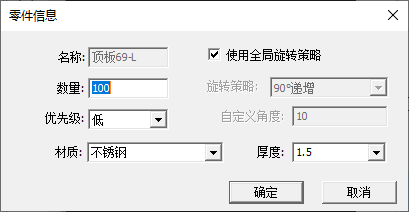

2. 右击选择 修改勾选零件信息，打开 零件信息 对话框：



3. 修改零件信息。

4. 点击 确定。

删除零件

支持删除单个零件、批量删除零件和全部删除零件操作。

被删除的零件不包含在排版结果中。

删除单个零件

1. 在 零件列表 中，点击选中目标零件。

2. 右击选择 删除。

删除勾选的零件

1. 在 零件列表 中，勾选目标零件。

2. 选择以下任一方式，删除勾选的目标零件。

   • 点击。

   • 在 零件列表 中的任一位置，右击选择 删除勾选零件。

删除所有的零件

1. 在 零件列表 中，勾选目标零件。

2. 选择以下任一方式，删除所以的零件。

   • 在 零件列表 中的任一位置，右击选择 删除所有零件。

   • 在 零件列表 中，点击 → 全选，点击。

导出零件

支持导出单个零件、导出勾选零件和导出未排版零件。

导出的零件格式为 .ncep。导出的文件包含了零件所有的属性信息，包括待排版和已排版数量。

导出单个零件

导出单个零件时，文件名默认以零件的名称命名。

操作步骤：

1. 在 零件列表 中，点击选中目标零件。

2. 右击选择 导出零件，打开资源管理器对话框。

3. 选择导出文件的保存路径。

4. （可选）修改文件名。

5. 点击 保存。

导出勾选的零件

导出勾选的零件时，文件名默认以零件的名称命名且不能自定义修改，如果零件的名称相同，那么第一个以零件的名称命名，后面相同的名称以**零件名称****(1)**数字递增。

操作步骤：

1. 在 零件列表 中，勾选目标零件。

2. 选择以下任一方式，打开资源管理器对话框。

   • 点击 → 导出勾选零件。

   • 在 零件列表 中的任一位置，右击选择 导出勾选零件。

3. 选择导出文件的保存路径。

4. 点击 确定。

导出未排版的零件

导出未排版的零件时， 所有的未排版零件保存在一个.ncep 文件中，文件名默认为无标题，可修改。

操作步骤：

1. 选择以下任一方式，打开资源管理器对话框。

   • 点击 → 导出未排版零件。

   • 在 零件列表 中的任一位置，右击选择 导出未排版零件。

2. 选择导出文件的保存路径。

3. 修改文件名。

4. 点击 保存。

其他操作

• 隐藏已排完零件

  勾选 零件列表 左下角的 隐藏已排完零件，可隐藏已全部排版的零件。

• 区分材质厚度划分零件

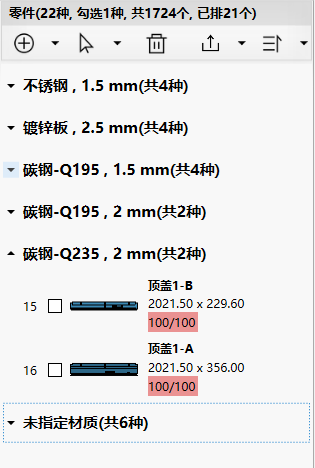

  勾选 零件列表 左下角的 区分材质厚度， 可使得零件在 零件列表 中按照材质和厚度划分零件。

零件清单

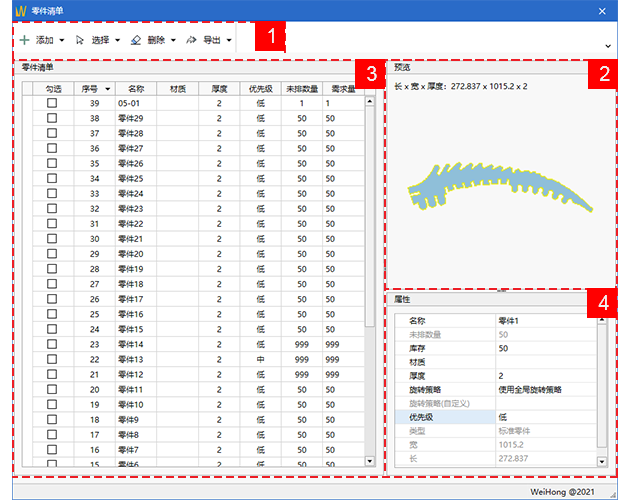

在菜单栏中，点击 零件清单，打开 零件清单 页面：

1. 工具栏 2.零件清单列表 3.预览区 4.属性区

添加零件

通过零件清单功能，支持两种添加零件的方式：

• 从文件中添加

  在工具栏点击 添加→从文件中添加，打开文件资源管理器对话框。后续操作步骤参见从文件中添加。

• 添加标准零件

  在工具栏点击 添加→添加标准零件，打开 图库 对话框。后续操作步骤参见添加标准零件。

选择零件

支持以下三种选择零件方式：

方式	说明	操作步骤
全选	选中所有零件。	在 工具栏 中，点击选择 → 全选。
全不选	不选中任何零件。	在工具栏 中，点击选择 → 全不选。
反选	取消已勾选，选中未勾选的零件 。	在工具栏 中，点击选择 → 反选。

删除零件

被删除的零件不包含在排版结果中。

操作步骤：

• 删除勾选的零件

  1. 在零件清单列表中，勾选对象。

  2. 在工具栏点击 删除→删除勾选。

• 删除全部零件

  在工具栏点击 删除→删除全部。

导出零件

支持导出勾选零件和导出全部零件。文件名默认以零件的名称命名且不能自定义修改，如果零件的名称相同，那么第一个以零件的名称命名，后面相同的名称以**零件名称****(1)**数字递增。

操作步骤：

• 导出勾选的零件

  1. 在零件清单列表中，勾选对象.

  2. 在工具栏点击 导出→导出勾选。

  3. 选择导出文件的保存路径。

  4. 点击 确定。

• 导出全部零件

  1. 在工具栏点击 导出→导出全部。

  2. 选择导出文件的保存路径。

  3. 点击 确定。

修改零件信息

可单击零件清单列表或属性区的表格，修改零件的信息。
